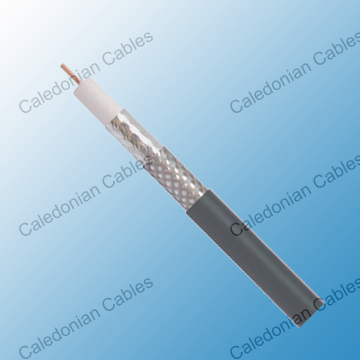

RG 6 CS

Inner conductor

Copper clad steel(CCS)

0.72 mm

Dielectric

Low density PE

Φ4.70 ± 0.10 mm

Outer conductor(shield 1)

Silver plated copper

168 x 0.13 mm

Shield coverage

97%

Outer conductor(shield 2)

Plain copper

168 x 0.13 mm

Shield coverage

95%

Sheath

PVC or LSZH

Φ8.50 ± 0.10 mm

Impedance

75±5 Ohm

Nominal capacitance

67 pF/m

Velocity of propagation

66%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

106 Ohm/Km

Outer conductor resistance

5 Ohm/Km

Operating temperature range

 -30 °C - +70 °C

Copper weight

50.5 Kg/Km

Cable weight (approx.)

112.4 Kg/Km

Screening effectiveness

>70 dB

Frequency(MHz) 50

Attenuation (dB/100 m) 5.8

Attenuation (dB/100 m) 1.77

100

8.5

2.59

200

12.5

3.81

400

18

5.49

500

20.3

6.19

600

22.6

6.89

860

27.5

8.38

1000

30.4

9.27

30-300 MHz

>28dB

300-600 MHz

>24dB

600-900 MHz

>22dB
