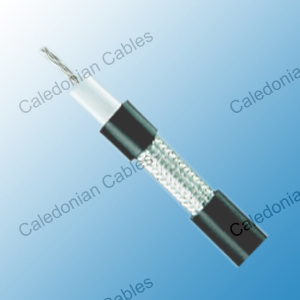

M17/75-RG 214 (RG214/U)

Inner conductor

Silver plated copper

7 x 0.75 mm

Dielectric

Low density PE

Φ7.25 ± 0.18 mm

Outer conductor(shield 1)

Silver plated copper

144 x 0.16 mm

Shield coverage

96%

Outer conductor(shield 2)

Silver plated copper

168 x 0.16 mm

Shield coverage

98%

Sheath

PVC or LSZH

Φ10.8 ± 0.18 mm

Outer conductor resistance

3.1 Ohm/Km

Test/Operatig Voltage(max)

10.0KV/5KV

Operating temperature range

 -30 °C - +70 °C

Copper Weight

117.7 Kg/Km

Cable weight (approx.)

205.3 Kg/Km

Screening effectiveness

100-900 MHz

>70dB

Frequency (MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

4.7

1.43

100

7.1

2.16

200

10.4

3.17

400

15.2

4.63

500

17.4

5.30

600

19.2

5.85

860

23.9

7.29

1000

26.2

7.99

30-300 MHz

>30dB

300-600 MHz

>29dB

600-900 MHz

>27dB
