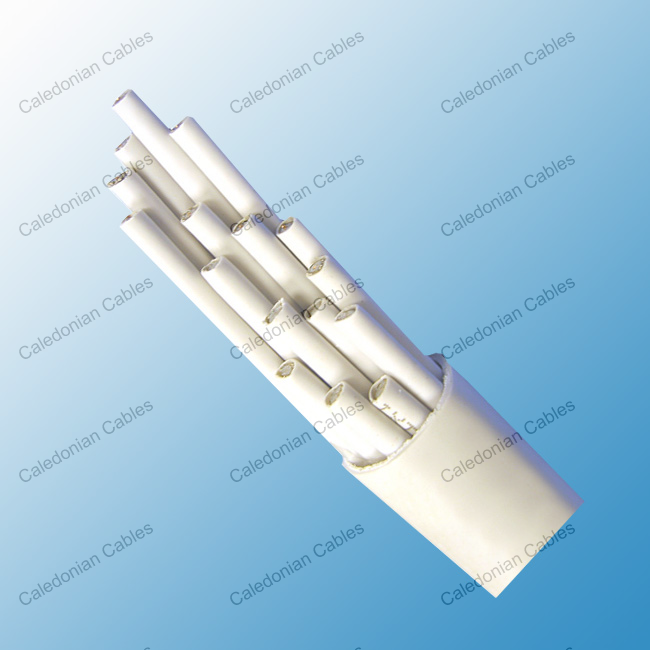

BT3002 16 Core

Inner conductor

Bare copper

Φ0.31 mm

Dielectric

Foam/Solid PE

Φ1.95 mm

Outer conductor (shield 1)

Tinned copper braid

Φ2.35 mm

Shield coverage 1

91%

Outer conductor (shield 2)

Tinned copper braid

Φ2.75 mm

Shield coverage 2

90%

Inner sheath

PVC(16 x single core)

Φ16.8 mm

Outer sheath

PVC

Φ21.0 mm

Impedance

75±5 Ohm

Nominal capacitance

66 pF/m

Velocity of propagation

67%

Insulation resistance

>5000 Mohm.Km

Max. conductor resistance

236 Ohm/Km

Rated temperature

70°C

Cable weight (approx.)

500 kg/km

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100 ft)

1

2.3

0.7

4

4.5

1.4

5

4.8

1.5

17

9.2

2.8

70

18.7

5.7

100

22.5

6.9

200

32

9.8
