海底电缆 | ||||||||||||
 |
|||||||||||||
|
|||||||||||||
海底电缆应用
该舰艇舷外安装电缆横向阻水，纵向完全阻水，按照VG 95218 part 29标准设计。

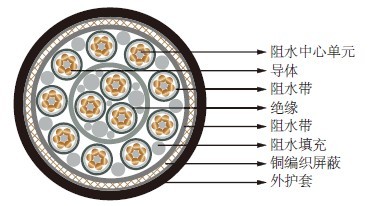

结构
导体：多股细铜丝。
中心单元：阻水中心单元。
分隔：阻水带。
绝缘：特殊弹性体。
填充：阻水填充。
分隔：阻水带。
屏蔽：镀锡铜编织。
护套：交联无卤阻燃材料。
电气数据
500V
芯数×标称截面积 |
最大传输阻抗 |
No. × mm² |
m Ω/m |
2×1.5 |
30 |
3×1.5 |
30 |
3G1.5 |
30 |
7×1.5 |
30 |
4×2×0.75 |
30 |
12×0.75 |
30 |
12×1.5 |
30 |
24×1.5 |
30 |
尺寸和重量
500V
芯数×标称截面积 |
最大单芯直径 |
最小护套厚度 |
最小外径 |
最大外径 |
最大重量 |
No. × mm² |
mm |
mm |
mm |
mm |
kg/km |
2×1.5 |
3.4 |
2.0 |
12.6 |
13.2 |
200 |
3×1.5 |
3.4 |
2.0 |
13.4 |
13.8 |
250 |
3G1.5 |
3.4 |
2.0 |
13.4 |
13.8 |
250 |
7×1.5 |
3.4 |
1.5 |
15.7 |
16.2 |
430 |
4×2×0.75 |
2.5 |
2.0 |
20.6 |
21.2 |
560 |
12×0.75 |
2.5 |
2.0 |
18.5 |
19.1 |
540 |
12×1.5 |
3.4 |
2.0 |
20.9 |
21.5 |
700 |
24×1.5 |
3.4 |
2.0 |
28.1 |
28.7 |
1230 |
