单芯电力电缆-BS 6622标准





单芯电力电缆-BS 6622标准





符合标准
BS 6622
BS 7835 (LSZH)


应用
电力单芯线缆的电压的范围从3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内、室外敷设,管道、隧道内,矿井、竖井中,土壤直埋和海底水中等多种场所,能承受相当的压力和机械外力,轴向拉力。

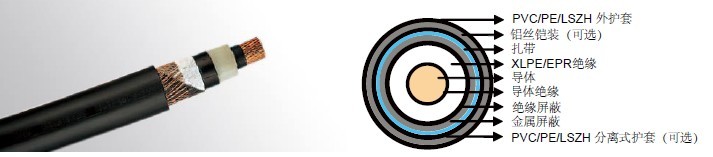

结构
导体: 平纹退火铜或铝导体,符合IEC 60228/BS 6360标准. 铜导体应该是绞合状(第二部分),铝导体可以是绞合状的,也可以是是实心的(第二部分)。

导体屏蔽: 挤压半导体交联复合层是应用在导体外,并完全覆导体外面。挤压半导电交联复合层是应用在导体外,并完全覆盖在其表面。最低厚度为0.3毫米,最大电阻率不得超过90°C的500欧姆。
绝缘: 绝缘材料是交联聚乙烯(GP8)混合物,遵循BS7655-1.3或者橡胶(GP7),遵循BS7655-1.2标准。
表1. 绝缘厚度。

标称截面积

标称电压下的绝缘厚度

3.8/6.6KV (Um=7.2KV)

6.35/11KV (Um=12KV)

8.7/15KV(Um=17.5KV)

12.7/22KV(Um=24KV)

19/33KV(Um=36KV)

mm2

mm

mm

mm

mm

mm

70 – 185

2.5

3.4

4.5

5.5

8.0

240

2.6

3.4

4.5

5.5

8.0

300

2.8

3.4

4.5

5.5

8.0

400

3.0

3.4

4.5

5.5

8.0

≥500

3.2

3.4

4.5

5.5

8.0



绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选项,一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。

金属层: 金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径,可承受的电流故障为1000A,每秒钟温度可达160℃。铜丝应用在导体防潮层的外围,该防潮层的最小直径为0.5mm,在铜丝外层,0.1mm厚度的铜带可以螺旋型缠绕在外层。总的屏蔽层面积见表2。
表2. 铜丝屏蔽最小截面积&屏蔽直流电阻

截面积

铜丝屏蔽最小截面积

铜丝屏蔽下直流电阻- 20°C

mm2

mm2

Ω

≤120

16

1.06

150-300

25

0.72

400-630

35

0.51



分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。
铠装线缆: 铠装线缆的圆铝线规格见表3
表3. 铠装线缆直径

铠装层下的虚拟直径

铠装线缆直径

mm

mm

>

<





25

1.6

25

35

2.0

35

60

2.5

60

-

3.15




外护套:
外护套挤压层是遵循BS 7665-4.2九类标准的PVC,或者是遵循BS 7655-10.1TS2类标准的中密度聚乙烯(MDPE),LSZH也可以用做此处的外护套。外护套颜色一般为黑色。当直流电压测试直接体现在外护套时,像油墨涂层这样的半导体层应该裹附在外护套层的外围。 通常的外护套厚度为0.035+D,D表示外护套的直径,单位为毫米。 线缆在没有铠装层的情况下,外护套厚度应该小于1.4mm,铠装线缆的外护套厚度应该大于1.8mm。


物理特性
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 12 x OD
表 4. 常规/操作/测试:

额定电压 Uo/U

工作电压 (Um)

测试电压 (rms)

3.8/6.6KV

7.2KV

15KV

6.35/11KV

12KV

25.5KV

8.7/15KV

17.5KV

35KV

12.7/22KV

24KV

51KV

19/33KV

36KV

76KV



单芯 3.8/6.6KV (Um=7.2KV)
电缆结构参数

标称截面积   非铠装线缆 铝丝铠装线缆
绝缘标称
厚度
铜丝屏蔽
截面积
护套标称
厚度
近似外径 近似重量 铜带屏
蔽截面
内护套标称
厚度
铝丝铠装
近似外径
外护套标称厚
线缆最大
标称外径
近似重量
Cu AL Cu AL
mm2 mm mm2 mm mm kg/km mm2 mm mm mm mm kg/km

25

2.5

16

1.5

20.3

750

580

3.4

1.2

1.6

1.8

26.3

1150

1000

35

2.5

16

1.6

21.3

870

650

3.6

1.2

1.6

1.8

27.3

1250

1050

50

2.5

16

1.6

22.4

1090

770

3.9

1.2

1.6

1.8

28.4

1500

1190

70

2.5

16

1.7

24.2

1310

870

4.3

1.2

1.6

1.8

30.0

1740

1300

95

2.5

16

1.7

25.8

1560

960

4.7

1.2

1.6

1.9

31.8

2030

1430

120

2.5

16

1.8

27.4

1830

1070

5.0

1.2

1.6

1.9

33.2

2310

1550

150

2.5

25

1.8

29.1

2130

1190

5.3

1.2

1.6

2.0

35.1

2660

1720

185

2.5

25

1.9

30.8

2490

1320

5.8

1.2

2.0

2.0

37.4

3120

1950

240

2.6

25

1.9

33.5

3040

1520

6.3

1.2

2.0

2.1

40.3

3740

2200

300

2.8

25

2.0

36.1

3650

1770

7.0

1.2

2.0

2.2

42.9

4400

2520

400

3.0

35

2.2

40.6

4680

2170

7.7

1.2

2.0

2.3

47.2

5490

2960

500

3.2

35

2.3

43.6

5670

2570

8.5

1.3

2.5

2.5

51.6

6760

3660

630

3.2

35

2.4

48.8

6980

2990

9.5

1.4

2.5

2.6

57.0

8200

4160



电气性能参数

标称截面积   非铠装线缆 铝丝铠装线缆
直流电阻
CU / AL
交流电阻
CU / AL
额定短路电
流CU / AL
1 sec
电容 充电电流

铜丝屏蔽短路额定电流
1 sec

铜带屏蔽短路额定电流
1 sec

电抗 电感 特性阻抗
三叶形 平坦,间
三叶形 平坦,间
三叶形 平坦,间隙
Cu AL
mm2 μΩ/ m μΩ/ m kA pF/m mA/m kA kA μΩ/ m μΩ/ m nH/m nH/m μΩ/ m μΩ/ m

25

727/1200

927/1538

3.6/2.3

263

0.32

2.6

0.4

136

194

400

590

936

1544 952 1554

35

524/868

668/1113

5.0/3.2

291

0.35

2.6

0.5

127

185

390

580

679

1121 695 1131

50

387/641

494/822

6.8/4.4

321

0.39

2.6

0.5

121

179

380

570

511

834

527

844

70

268/443

343/568

9.8/6.3

371

0.45

2.6

0.6

115

173

370

550

364

583

386

597

95

193/320

248/410

13.3/8.5

417

0.50

2.6

0.6

110

168

350

540

272

427

300

446

120

153/253

196/325

17.2/11.0

459

0.55

2.6

0.7

107

165

340

520

225

345

257

367

150

124/206

159/265

21.2/13.5

494

0.59

4.3

0.7

103

161

330

510

193

287

229

313

185

99.1/164

128/211

26.6/17.0

543

0.65

4.3

0.8

100

158

320

500

165

237

206

267

240

75.4/125

98/161

34.9/22.3

583

0.70

4.3

0.9

97

155

310

490

140

191

185

226

300

60.1/100

80/130

43.8/28.0

602

0.72

4.3

1.0

95

153

300

490

126

163

174

203

400

47.0/77.8

64/102

57.3/36.6

627

0.75

5.8

1.1

92

150

290

480

113

141

164

184

500

36.6/60.5

51/81

72.3/46.2

654

0.79

5.8

1.2

90

149

290

470

105

124

158

171

630

28.3/46.9

42/64

91.2/58.3

726

0.87

5.8

1.3

87

145

280

460

97

110

151

160



单芯 6.35/11KV (Um=12KV)
单芯 8.7/15KV (Um=17.5kV)
单芯 12.7/22KV (Um=24kV)
单芯 19/33KV (Um=36kV)
额定电流 3.8/6.6KV (Um=7.2KV), 6.35/11KV (Um=12KV) & 8.7/15KV (Um=17.5KV)
额定电流 12.7/22KV (Um=24KV)
额定电流 19/33KV (Um=36KV)
