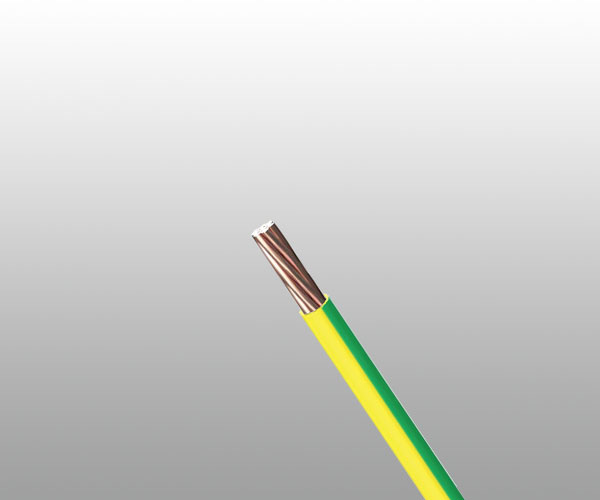

P108 (原 P15) UX 0.6/1kV
应用
该电缆具有阻燃和低烟无卤的特性，可用作接地线或中间连接线。
标准
- IEC 60092-353
- IEC 60092-360
- IEC 60332-1
- IEC 60332-3-22
- IEC 60754-1,2
- IEC 61034-1,2
- NEK 606:2016

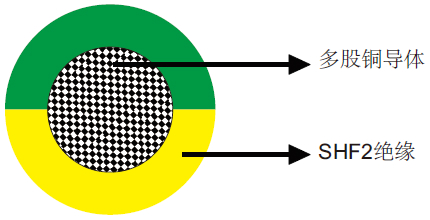

结构
- 导体IEC 60228 class 2或class 5多股镀锡退火铜导体。
- 绝缘无卤热固材料SHF2。用作接地线时，电缆为黄/绿色。用作单芯线时，电缆为灰白，黑，红或蓝色。
电气特性
| 标称导体截面积 | mm² | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 标称导体直径 | mm | 4 | 5.1 | 6.5 | 7.4 | 8.7 | 10.3 | 12.2 | 13.8 | 15.1 | 17.0 | 19.6 | 21.9 |
| 最大直流电阻@20℃ | Ω/km | 1.84 | 1.16 | 0.734 | 0.529 | 0.391 | 0.27 | 0.195 | 0.154 | 0.126 | 0.1 | 0.0762 | 0.0607 |
| 连续额定电流@45℃ 1芯 | A | 72 | 96 | 127 | 157 | 196 | 242 | 293 | 339 | 389 | 444 | 522 | 601 |
| 短路电流1s | A | 1430 | 2290 | 3580 | 5010 | 7150 | 10020 | 13590 | 17170 | 21460 | 26470 | 34340 | 42930 |
| 工作电压 | KV | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 |
机械和热性能
- 弯曲半径8×OD（安装中）；6×OD （固定安装）
- 温度范围-20℃ ~ +90℃
尺寸和重量
| 结构芯数×截面积 | 标称绝缘厚度 | 标称外径 | 标称重量 |
|---|---|---|---|
| No.×mm² | mm | mm | kg/km |
| 1×10 | 1.0 | 6.6 | 125 |
| 1×16 | 1.0 | 7.7 | 185 |
| 1×25 | 1.2 | 9.5 | 290 |
| 1×35 | 1.2 | 10.4 | 380 |
| 1×50 | 1.4 | 12.1 | 510 |
| 1×70 | 1.4 | 13.6 | 700 |
| 1×95 | 1.6 | 15.5 | 950 |
| 1×120 | 1.6 | 17.5 | 1205 |
| 1×150 | 1.8 | 19.4 | 1470 |
| 1×185 | 2.0 | 21.7 | 1875 |
| 1×240 | 2.2 | 24.7 | 2420 |
| 1×300 | 2.4 | 27.2 | 3060 |
