P105 (原P5或P5/P12) BFOU 0.6/1KV

应用

该电缆具有防火，阻燃，低烟无卤和防泥浆的特性，适用于控制，电力和照明系统。

标准

  • IEC 60092-353
  • IEC 60092-360
  • IEC 60331-21
  • IEC 60332-1
  • IEC 60332-3-22
  • IEC 60754-1,2
  • IEC 61034-1,2
  • NEK 606:2016

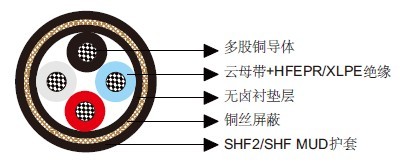

结构

  • P105 BFOU 0.6/1KV
  • P105 BFOU 0.6/1KV
  • 导体IEC 60228 class 2或class 5紧凑型多股镀锡退火铜导体。
  • 绝缘云母带+无卤EPR/云母带+XLPE。
  • 衬垫层无卤化合物。
  • 铠装镀锡铜编织。
  • 外护套无卤热固材料SHF2（原P5型）；无卤，防泥浆热固材料SHF MUD（原P5/P12型）。黑色。

电气特性

标称导体截面积 mm² 1.5 2.5 4 6 10 16 25 35 50
标称导体直径 mm 1.6 2.1 2.6 3.2 4 5.1 6.5 7.4 8.7
最大直流电阻@20℃ Ω/km 12.2 7.56 4.7 3.11 1.84 1.16 0.734 0.529 0.391
连续额定电流@45℃ 1芯 A 23 30 40 52 72 96 127 157 196
连续额定电流@45℃ 2芯 A 20 26 34 44 61 82 108 133 167
连续额定电流@45℃ 3&4芯 A 16 21 28 36 50 67 89 110 137
短路电流1s A 210 360 570 860 1430 2290 3580 5010 7150
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
标称导体截面积 mm² 70 95 120 150 185 240 300 400 630
标称导体直径 mm 10.3 12.2 13.8 15.1 17.0 19.6 21.9 24.6 32.5
最大直流电阻@20℃ Ω/km 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607 0.0475 0.0286
连续额定电流@45℃ 1芯 A 242 293 339 389 444 522 601 690 890
连续额定电流@45℃ 2芯 A 206 249 288 331 444 444 511 587 757
连续额定电流@45℃ 3&4芯 A 169 205 237 272 311 365 421 483 623
短路电流1s A 10020 13590 17170 21460 26470 34340 42930 57230 90140
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1

注：对于4芯以上电缆，电流值可由以下公式计算：，I1=1芯电流值，N=芯数。

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

  • 弯曲半径8×OD（安装中）；6×OD （固定安装）
  • 温度范围-20℃ ~ +90℃

尺寸和重量

结构芯数×截面积 标称绝缘厚度 标称护套厚度 标称外径 标称重量
内 外
No.×mm² mm mm mm mm kg/km
1×1.5 1.0 1.1 1.1 9.3 145
1×2.5 1.0 1.1 1.1 9.7 160
1×4 1.0 1.1 1.1 10.4 220
1×6 1.0 1.1 1.1 10.9 250
1×10 1.0 1.1 1.2 12.7 310
1×16 1.0 1.1 1.2 13.9 390
1×25 1.2 1.1 1.3 16.3 585
1×35 1.2 1.1 1.3 17.2 690
1×50 1.4 1.1 1.4 19.0 890
1×70 1.4 1.1 1.4 20.6 1110
1×95 1.6 1.1 1.5 23.1 1440
1×120 1.6 1.2 1.6 25.0 1735
1×150 1.8 1.2 1.7 27.0 2060
1×185 2.0 1.2 1.7 29.4 2545
1×240 2.2 1.2 1.8 32.6 3170
1×300 2.4 1.2 1.9 35.3 3910
1×400 2.4 1.4 2.1 41.0 5100
1×630 2.8 1.4 2.3 48.5 7660
2×1.5 1.0 1.1 1.2 14.2 310
2×2.5 1.0 1.1 1.3 15.1 360
2×4 1.0 1.1 1.3 16.6 470
2×6 1.0 1.1 1.4 17.9 555
2×10 1.0 1.1 1.4 19.9 705
2×16 1.0 1.1 1.5 22.5 985
2×25 1.2 1.2 1.6 26.4 1360
2×35 1.2 1.2 1.7 28.4 1620
2×50 1.4 1.2 1.9 32.4 2290
2×70 1.4 1.2 2.1 38.0 3260
2×95 1.6 1.2 2.3 41.6 3910
2×120 1.6 1.4 2.4 45.3 4710
2×150 1.8 1.4 2.6 49.7 5670
2×185 2.0 1.4 2.7 54.3 6840
2×240 2.2 1.6 3.0 61.5 8790
2×300 2.4 1.6 3.2 67.8 10630
3×1.5 1.0 1.1 1.3 14.8 345
3×2.5 1.0 1.1 1.3 16.2 445
3×4 1.0 1.1 1.3 17.4 530
3×6 1.0 1.1 1.4 18.7 635
3×10 1.0 1.1 1.5 21.1 830
3×16 1.0 1.1 1.5 23.7 1160
3×25 1.2 1.2 1.7 28.1 1640
3×35 1.2 1.2 1.8 30.2 1980
3×50 1.4 1.2 2.0 34.3 2750
3×70 1.4 1.2 2.2 39.0 3675
3×95 1.6 1.4 2.4 44.7 4955
3×120 1.6 1.4 2.5 48.3 6035
3×150 1.8 1.4 2.7 53.2 7355
3×185 2.0 1.6 2.9 59.5 9025
3×240 2.2 1.6 3.2 66.5 11590
3×300 2.4 1.8 3.4 72.6 13740
4×1.5 1.0 1.1 1.3 16.4 400
4×2.5 1.0 1.1 1.3 17.3 505
4×4 1.0 1.1 1.4 18.8 620
4×6 1.0 1.1 1.4 20.1 750
4×10 1.0 1.1 1.5 22.7 985
4×16 1.0 1.2 1.6 25.9 1400
4×25 1.2 1.2 1.8 30.7 1995
4×35 1.2 1.2 1.9 33.1 2440
4×50 1.4 1.4 2.0 38.2 3430
4×70 1.4 1.4 2.2 42.7 4600
4×95 1.6 1.6 2.4 49.4 6135
4×120 1.6 1.6 2.5 53.6 7515
4×150 1.8 1.6 2.9 59.0 9010
4×185 2.0 1.6 3.1 64.7 11000
4×240 2.2 1.8 3.4 73.1 14160
4×300 2.4 1.8 3.7 80.7 17550
5×1.5 1.0 1.1 1.4 17.7 510
6×1.5 1.0 1.1 1.4 19.0 545
7×1.5 1.0 1.1 1.4 19.0 590
8×1.5 1.0 1.1 1.5 21.8 715
9×1.5 1.0 1.1 1.6 23.3 720
10×1.5 1.0 1.1 1.6 23.6 790
12×1.5 1.0 1.2 1.6 24.3 880
14×1.5 1.0 1.2 1.7 25.5 965
16×1.5 1.0 1.2 1.7 26.7 1035
19×1.5 1.0 1.2 1.7 27.4 1185
20×1.5 1.0 1.2 1.8 29.5 1260
23×1.5 1.0 1.2 1.9 31.8 1435
24×1.5 1.0 1.2 2.0 33.2 1510
27×1.5 1.0 1.2 2.0 33.9 1615
30×1.5 1.0 1.2 2.0 34.9 1735
32×1.5 1.0 1.4 2.0 35.5 1800
33×1.5 1.0 1.4 2.0 36.7 1940
37×1.5 1.0 1.4 2.0 38.0 2090
44×1.5 1.0 1.4 2.3 42.6 2460
5×2.5 1.0 1.1 1.4 18.8 595
6×2.5 1.0 1.1 1.4 20.4 650
7x2.5 1.0 1.1 1.4 20.4 700
8x2.5 1.0 1.1 1.5 23.5 790
9x2.5 1.0 1.1 1.6 25.1 860
10x2.5 1.0 1.1 1.6 25.4 955
12x2.5 1.0 1.2 1.6 26.1 1045
14x2.5 1.0 1.2 1.7 27.3 1160
16x2.5 1.0 1.2 1.8 28.8 1265
19x2.5 1.0 1.2 1.8 29.6 1445
20x2.5 1.0 1.2 1.9 31.8 1545
23x2.5 1.0 1.4 2.0 34.7 1805
24x2.5 1.0 1.4 2.0 35.8 1850
27x2.5 1.0 1.4 2.0 35.4 1970
30x2.5 1.0 1.4 2.1 38.1 2235
33x2.5 1.0 1.4 2.2 39.6 2390
37x2.5 1.0 1.4 2.3 41.2 2610
44x2.5 1.0 1.4 2.4 46.2 3075
