Z1C4Z1-K(AS) 0.6/1kV
应用及描述
这些无卤屏蔽电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适合安装于可以避免引起临近电路干扰的公共场所内。
标准及认证
- UNE 21123-4
- IEC 60502
- EN 60332-1
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034

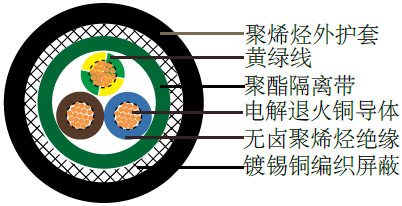

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228 |
| 无卤聚烯烃绝缘 |
| 色彩编码遵循HD 308, 6芯及以上: 黑色数字标注 + 黄绿色 |
| 聚酯隔离带 |
| 高密度镀锡铜丝编织屏蔽 |
| 聚烯烃外护套，遵循UNE 21123 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
5 x Ø |
| 工作温度 |
-15º C - +70º C |
| 短路时可达到的温度 |
+160º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/km |
| 16(30/30) |
7G1.5 |
12.0 |
205 |
| 16(30/30) |
12G1.5 |
15.4 |
316 |
| 16(30/30) |
14G1.5 |
16.3 |
358 |
| 16(30/30) |
16G1.5 |
17.2 |
402 |
| 16(30/30) |
19G1.5 |
18.1 |
462 |
| 16(30/30) |
24G1.5 |
21.1 |
578 |
| 16(30/30) |
27G1.5 |
21.6 |
647 |
| 14(50/30) |
7G2.5 |
14.0 |
295 |
| 14(50/30) |
12G2.5 |
18.4 |
463 |
| 14(50/30) |
14G2.5 |
19.3 |
531 |
| 14(50/30) |
16G2.5 |
20.4 |
595 |
| 14(50/30) |
19G2.5 |
21.6 |
702 |
| 14(50/30) |
24G2.5 |
25.4 |
873 |
| 14(50/30) |
27G2.5 |
26.0 |
977 |
