VV-K
应用及描述
这些电缆适用于复杂布局的软电缆固定装置。也用于连接发动机和频率转换器。外护套材料的特性使其非常柔软，因为它提供了各类型环境中的高层次保护，户外、地铁、潮湿环境，甚至淹没在水中。
标准及认证
- UNE 21123
- HD 308 S2
- IEC 60502
- IEC 60228
- IEEE 383
- UNE-EN 50265-2-1
- NF C 32-321
- CE approved
- ROHS认证

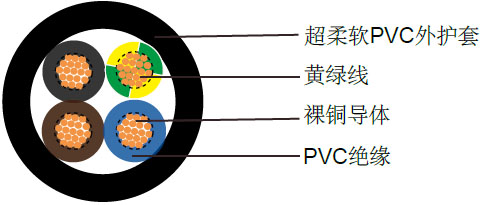

电缆结构
| 多股柔软裸铜导体 |
| 遵循IEC 60228 cl-5 |
| PVC/A绝缘，遵循IEC 60502 |
| 色彩编码遵循HD-308 |
| 超柔软PVC,ST1外护套 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
5 x Ø |
| 工作温度范围 |
-15 °C - +70 °C |
| 短路时达到的最高温度 |
+160 °C |
| 阻燃 |
EN 50265-2-1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/km |
| 8(320/32) |
1 x 10 |
8.8 |
151 |
| 6(512/32) |
1 x 16 |
9.8 |
208 |
| 4(800/32) |
1 x 25 |
11.5 |
305 |
| 2(1120/32) |
1 x 35 |
12.7 |
401 |
| 1(1600/32) |
1 x 50 |
14.6 |
557 |
| 2/0(2240/32) |
1 x 70 |
16.3 |
749 |
| 3/0(3024/32) |
1 x 95 |
18.6 |
970 |
| 4/0(614/24) |
1 x 120 |
20.5 |
1221 |
| 300MCM(765/24) |
1 x 150 |
22.7 |
1527 |
| 350MCM(944/24) |
1 x 185 |
25.1 |
1847 |
| 500MCM(1225/24) |
1 x 240 |
28.3 |
2416 |
| 16(30/30) |
6 x 1.5 |
12.1 |
211 |
| 14(50/30) |
6 x 2.5 |
14.1 |
300 |
| 16(30/30) |
7 x 1.5 |
12.1 |
226 |
| 14(50/30) |
7 x 2.5 |
14.1 |
324 |
| 12(56/28) |
7 x 4.0 |
15.7 |
441 |
| 10(84/28) |
7 x 6.0 |
17.4 |
588 |
| 16(30/30) |
8 x 1.5 |
13.1 |
255 |
| 14(50/30) |
8 x 2.5 |
15.1 |
364 |
| 16(30/30) |
10 x 1.5 |
14.1 |
301 |
| 14(50/30) |
10 x 2.5 |
16.5 |
437 |
| 16(30/30) |
12 x 1.5 |
15.0 |
347 |
| 14(50/30) |
12 x 2.5 |
18.0 |
511 |
| 16(30/30) |
14 x 1.5 |
15.9 |
392 |
| 14(50/30) |
14 x 2.5 |
19.1 |
580 |
| 16(30/30) |
16 x 1.5 |
16.9 |
443 |
| 14(50/30) |
16 x 2.5 |
20.1 |
656 |
| 16(30/30) |
19 x 1.5 |
17.6 |
502 |
| 14(50/30) |
19 x 2.5 |
21.1 |
747 |
| 16(30/30) |
24 x 1.5 |
19.6 |
609 |
| 14(50/30) |
24 x 2.5 |
23.4 |
907 |
| 16(30/30) |
27 x 1.5 |
20.8 |
668 |
| 16(30/30) |
30 x 1.5 |
21.5 |
721 |
| 16(30/30) |
37 x 1.5 |
23.1 |
867 |
| 16(30/30) |
44 x 1.5 |
25.4 |
1027 |
| 16(30/30) |
52 x 1.5 |
27.3 |
1195 |
| 16(30/30) |
61 x 1.5 |
29.1 |
1392 |
