RC4Z1-K (AS) 0.6/1kV
应用及描述
这些电缆适合固定安装于易于爆炸的场所，主要用于加油站，石化厂，易燃品仓库等，也可用于生产厂房，农业设施，接到照明以及可能遭到机械损害地方。
标准及认证
- UNE 21123-4
- IEC 60502
- EN 60332-1
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034

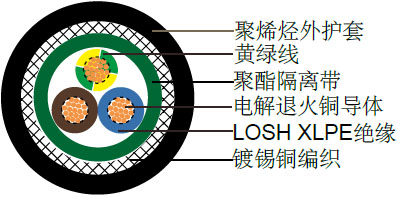

电缆结构
| 电解退火铜导体 |
| Cl-5 遵循IEC 60228 |
| XLPE绝缘, 低烟无卤, DIX 3，遵循HD 603 |
| 色彩编码遵循HD 308 |
| 聚酯隔离带 |
| 高密度镀锡铜丝编织屏蔽 |
| 聚烯烃外护套，遵循UNE 21123 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| 8(80/26) |
1×10 |
11.9 |
231 |
6(128/26) |
3×16 |
17.6 |
594 |
| 6(128/26) |
1×16 |
13.1 |
300 |
4(200/26) |
3×25 |
21.2 |
872 |
| 4(200/26) |
1×25 |
14.2 |
389 |
2(280/26) |
3×35 |
24.4 |
1195 |
| 2(280/26) |
1×35 |
15.3 |
489 |
1(400/26) |
3×50 |
28.6 |
1669 |
| 1(400/26) |
1×50 |
16.8 |
637 |
2/0(356/24) |
3×70 |
33.3 |
2301 |
| 2/0(356/24) |
1×70 |
18.7 |
835 |
16(30/30) |
4G1.5 |
10.3 |
141 |
| 3/0(485/24) |
1×95 |
21.1 |
1098 |
14(50/30) |
4G2.5 |
11.2 |
183 |
| 4/0(614/24) |
1×120 |
22.6 |
1331 |
12(56/28) |
4G4 |
13.1 |
275 |
| 300 MCM (765/24) |
1×150 |
24.7 |
1628 |
10(84/28) |
4G6 |
14.8 |
355 |
| 350 MCM (944/24) |
1×185 |
26.9 |
1975 |
8(80/26) |
4G10 |
17.1 |
529 |
| 500MCM (1225/24) |
1×240 |
30.0 |
2514 |
6(128/26) |
4×16 |
19.5 |
755 |
| - |
1×300 |
33.2 |
3114 |
4(200/26) |
4×25 |
22.5 |
1079 |
| 16(30/30) |
2×1.5 |
9.0 |
96 |
2 (280/26) |
4×35 |
25.7 |
1506 |
| 14(50/30) |
2×2.5 |
9.9 |
122 |
1(400/26) |
4×50 |
30.1 |
2037 |
| 12(56/28) |
2×4 |
10.7 |
156 |
2/0(356/24) |
4×70 |
35.0 |
2804 |
| 10(84/28) |
2×6 |
11.8 |
202 |
3/0(485/24) |
4×95 |
40.2 |
3741 |
| 8(80/26) |
2×10 |
13.8 |
296 |
16(30/30) |
5G1.5 |
11.2 |
167 |
| 6(128/26) |
2×16 |
16.3 |
436 |
14(50/30) |
5G2.5 |
12.7 |
233 |
| 4(200/26) |
2×25 |
19.5 |
646 |
12(56/28) |
5G4 |
14.0 |
310 |
| 2 (280/26) |
2×35 |
22.5 |
880 |
10(84/28) |
5G6 |
16.0 |
431 |
| 16(30/30) |
3G1.5 |
9.6 |
117 |
8(80/26) |
5G10 |
18.1 |
619 |
| 14(50/30) |
3G2.5 |
11.2 |
172 |
6(128/26) |
5G16 |
21.5 |
928 |
| 12(56/28) |
3G4 |
12.0 |
216 |
4(200/26) |
5G25 |
25.7 |
1387 |
| 10(84/28) |
3G6 |
13.4 |
286 |
2 (280/26) |
5G35 |
29.8 |
1905 |
| 8(80/26) |
3G10 |
15.7 |
422 |
|
|
|
|
