ES05Z1-K(AS)/ES07Z1-K(AS)
应用及描述
这些柔软低烟无卤的电缆主要用于公公共基础设施的永久安装，以及在着火的情况下必须低烟低毒性气体释放的地方，如医院，学校，购物大厦，机场和所有需要防火区域的安装。也适合安装于单独的支路中，有时可以用于室内。
标准及认证
- UNE 211002
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034
- EN 50266
- EN 50267

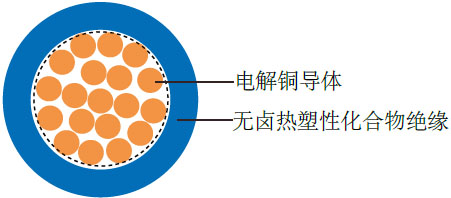

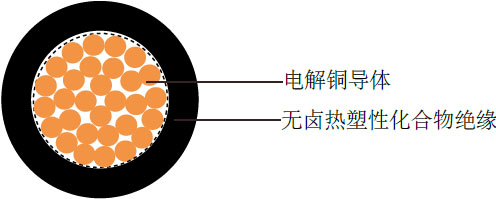

电缆结构
| 柔软电解铜导体 |
| 遵循UNE-EN 60228 cl-5，IEC 60228 cl-5 |
| 无卤热塑性化合物绝缘T17, 遵循UNE 211002 and HD 21.15S1:2006. |
技术特性
应用时的工作温度
| 工作电压 |
300/500V(ES05Z1-K) |
| |
450/750V(ES07Z1-K) |
| 测试电压 |
2000V(ES05Z1-K) |
| |
2500V(ES07Z1-K) |
| 最小弯曲半径 |
5×Ø |
| 应用时的工作温度 |
-15℃ - +70℃ |
| 短路时可达到的温度 |
+70℃ |
| 绝缘电阻 |
350 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| ES05Z1-K(AS) |
| 20(16/32) |
1×0.50 |
0.6 |
2.2 |
4.8 |
8.9 |
| 18(24/32) |
1×0.75 |
0.6 |
2.42 |
7.2 |
11.5 |
| 17(32/32) |
1×1 |
0.6 |
2.56 |
9.6 |
14.0 |
| ES07Z1-K(AS) |
| 16(30/30) |
1 x 1.5 |
0,7 |
3.0 |
14.4 |
19.7 |
| 14(50/30) |
1 x 2.5 |
0,8 |
3.7 |
24 |
31.1 |
| 12(56/28) |
1 x 4 |
0,8 |
4.22 |
38 |
45.7 |
| 10(84/28) |
1 x 6 |
0,8 |
4.88 |
58 |
63.8 |
| 8(80/26) |
1 x 10 |
1,0 |
6.25 |
96 |
109 |
| 6(128/26) |
1 x 16 |
1,0 |
7.7 |
154 |
172 |
| 4(200/26) |
1 x 25 |
1,2 |
9.3 |
240 |
265 |
| 2(280/26) |
1 x 35 |
1,2 |
10.9 |
336 |
360 |
| 1(400/26) |
1 x 50 |
1,4 |
12.5 |
480 |
515 |
| 2/0(356/24) |
1 x 70 |
1,4 |
14.6 |
672 |
692 |
| 3/0(485/24) |
1 x 95 |
1,6 |
17.0 |
912 |
952 |
