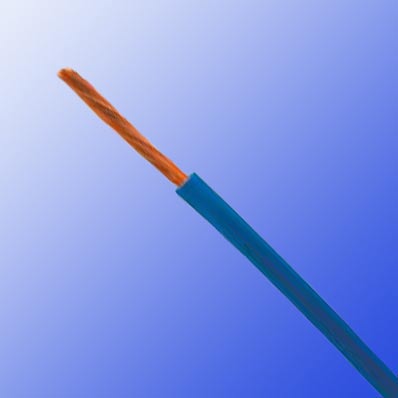

N07G9-K
应用及描述
这些电缆特别适合安装在有火灾危险的地方。特殊弹性的绝缘层能确保火灾时的阻燃隔热。遵循IEC332.3标准，低烟无卤，遵循IEC754.1标准。可固定敷设在管内，电缆载波，渠道，电交换机内部布线，内部中断和控制设备电压至1000V和750V直流接地。
标准及认证
- CEI 20-22 II
- CEI 20-38
- IEC 60332.3
- IEC 60754.1
- UNEL 35368
- RoHS 2002/95/CE.

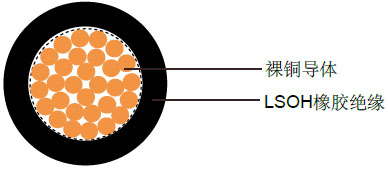

电缆结构
| 多股柔软裸铜或退火铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 低烟无卤橡胶G9绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
技术特性
| 工作电压 |
450/750V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
4 x Ø |
| 应用时的工作温度 |
0º C to 90º C |
| 静态时可承受的温度 |
-15º C to +90º C |
| 短路时可达到的温度 |
+250º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
| 17(32/32) |
1 x 1 |
0.7 |
2.7 |
16 |
| 16(30/30) |
1 x 1.5 |
0.7 |
3.1 |
20 |
| 14(50/30) |
1 x 2.5 |
0.8 |
3.8 |
31 |
| 12(56/28) |
1 x 4 |
0.8 |
4.2 |
45 |
| 10(84/28) |
1 x 6 |
0.8 |
4.7 |
63 |
| 8(80/26) |
1 x 10 |
1.0 |
6.0 |
112 |
| 6(128/26) |
1 x 16 |
1.0 |
7.2 |
166 |
| 4(200/26) |
1 x 25 |
1.2 |
9.4 |
254 |
| 2(280/26) |
1 x 35 |
1.2 |
10.2 |
343 |
| 1(400/26) |
1 x 50 |
1.4 |
11.5 |
485 |
| 2/0(356/24) |
1 x 70 |
1.4 |
13.9 |
703 |
| 3/0(485/24) |
1 x 95 |
1.6 |
15.7 |
928 |
| 4/0(614/24) |
1 x 120 |
1,6 |
17.4 |
1200 |
| 300 MCM (765/24) |
1 x 150 |
1.8 |
19.6 |
1508 |
| 350 MCM (944/24) |
1 x 185 |
2.0 |
21.2 |
1817 |
| 500MCM(1225/24) |
1 x 240 |
2.2 |
25.1 |
2336 |
