H05Z-K / H07Z-K
应用及描述
这些电缆用于交流电压高达1000伏或直流电压高达750 V时，配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。
标准及认证
- CEI 20-19/9
- HD 22.9 S2
- BS 7211
- IEC 60754-2
- EN 50267
- CE低压73/23/EEC和93/68/EEC指令
- ROHS认证

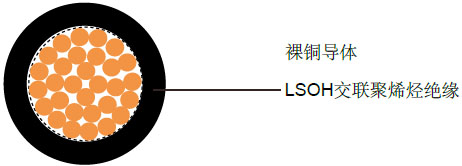

电缆结构
| 实心/多股裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383 |
| 交联聚烯烃EI5绝缘 |
| LSOH - 低烟无卤 |
技术特性
| 工作电压 |
300/500V (H05Z-K), 450/750V (H07Z-K) |
| 测试电压 |
2500V |
| 动态弯曲半径 |
8 x Ø |
| 静态弯曲半径 |
8 x Ø |
| 应用时的工作温度 |
-15º C to +90º C |
| 静态时可承受的温度 |
-40º C to +90º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
| 烟密度遵循 |
EN 50268 / IEC 61034 |
| 燃气腐蚀性遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃测试遵循 |
EN 50265-2-1, IEC 60332.1 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05Z-K |
| 20(16/32) |
1 x 0.5 |
0.6 |
2.3 |
4.8 |
9 |
| 18(24/32) |
1 x 0.75 |
0.6 |
2.5 |
7.2 |
12.4 |
| 17(32/32) |
1 x 1 |
0.6 |
2.6 |
9.6 |
15 |
| H07Z-K |
| 16(30/30) |
1 x 1.5 |
0,7 |
3.5 |
14.4 |
24 |
| 14(50/30) |
1 x 2.5 |
0,8 |
4 |
24 |
35 |
| 12(56/28) |
1 x 4 |
0,8 |
4.8 |
38 |
51 |
| 10(84/28) |
1 x 6 |
0,8 |
6 |
58 |
71 |
| 8(80/26) |
1 x 10 |
1,0 |
6.7 |
96 |
118 |
| 6(128/26) |
1 x 16 |
1,0 |
8.2 |
154 |
180 |
| 4(200/26) |
1 x 25 |
1,2 |
10.2 |
240 |
278 |
| 2(280/26) |
1 x 35 |
1,2 |
11.5 |
336 |
375 |
| 1(400/26) |
1 x 50 |
1,4 |
13.6 |
480 |
560 |
| 2/0(356/24) |
1 x 70 |
1,4 |
16 |
672 |
780 |
| 3/0(485/24) |
1 x 95 |
1,6 |
18.4 |
912 |
952 |
| 4/0(614/24) |
1 x 120 |
1,6 |
20.3 |
1152 |
1200 |
| 300 MCM (765/24) |
1 x 150 |
1,8 |
22.7 |
1440 |
1505 |
| 350 MCM (944/24) |
1 x 185 |
2,0 |
25.3 |
1776 |
1845 |
| 500MCM(1225/24) |
1 x 240 |
2,2 |
28.3 |
2304 |
2400 |
