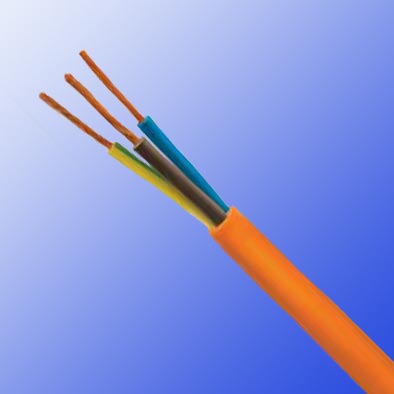

H05BN4-F
应用及描述
这些EPR（乙丙橡胶）绝缘和CSP（氯磺化聚乙烯橡胶）护套的电力电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业厂房，机加工车间，加热板，手提灯，小家电等用于电力供应，他们也适用于大蓬车和野营装备…...在正常使用时，导体最高温度：90° C。当高温使用时，必须避免皮肤接触。
标准及认证
- CENELEC HD 22.12 S1
- CEI 20-19/12
- CEI 20-35 (EN 60332-1)
- BS6500
- BS7919
- ROHS认证
- VDE 0282第12部分
- IEC 60245-4
- CE 低压指令

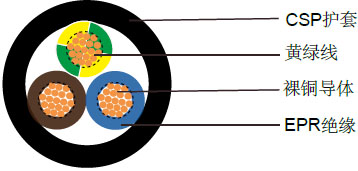

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| EPR(乙丙橡胶)EI7绝缘 |
| 色彩编码遵循VDE-0293-308 |
| CSP(氯磺化聚乙烯)外护套EM7 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
6.0 x Ø |
| 固定安装弯曲半径 |
4.0 x Ø |
| 工作温度范围 |
-20º C to +90º C |
| 短路时可达到的温度 |
+250 º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
mm |
kg/Km |
kg/km |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.1 |
29 |
54 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.7 |
43 |
68 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
7.3 |
58 |
82 |
| 18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
8.1 |
72 |
108 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.6 |
19 |
65 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
7.0 |
29 |
78 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.6 |
38 |
95 |
| 17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.5 |
51 |
125 |
