H03VV-F/ H03VVH2-F
应用及描述
这些电缆主要适用于对小家电和轻型家用电器的使用中，例如连接厨房用具，台灯，落地灯，吸尘器，办公设备，收音机等，至于这些电缆适用设备的相关范围，他们是不允许用于烹饪或加热设备。截面小于0.75平方毫米的电缆不适合在户外使用和工业或农业机械应用。在单相或三相系统中最大工作电压为Uo/U330/330V，在直流系统中最大工作电压为Uo/U 495/495V。
标准及认证
- CEI 20-20/5
- CEI 20-35 (EN60332-1)
- CEI 20-52
- CE低压73/23/EEC & 93/68/EEC指令
- ROHS认证

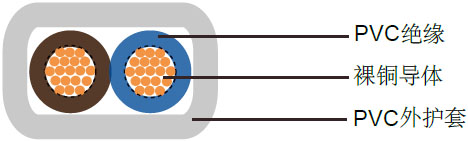

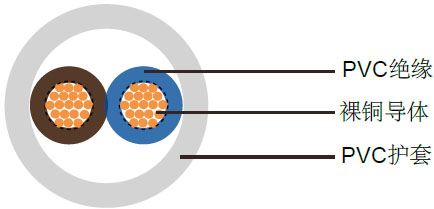

电缆结构
| 柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准 |
| PVC绝缘T12类，遵循VDE-0281第一部分 |
| 色彩编码遵循VDE-0293-308 |
| 黄绿接地线（三芯及三芯以上） |
| PVC外护套TM2 |
技术特性
| 工作电压 |
300/300V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5 x Ø |
| 静态弯曲半径 |
4 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 静态时可承受的温度 |
-40º C to +70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H03VV-F |
| 20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
| 20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
| 20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
| 18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
| 18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
| 18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
| 18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
| H03VVH2-F |
| 20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
3.2 x 5.2 |
9.7 |
32 |
| 18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
3.4 x 5.6 |
14.4 |
35 |
