H07ZZ-F

应用及描述

这些低烟无卤电缆,非常柔软,主要用于移动服务,适合于火灾条件下需要低烟和无卤的环境中。此电缆可承受中等机械压力,用于工业和农业厂房机器,马达和一些运输机器,风力站及农业开采中。

标准及认证

  • <HAR> HD22.13 S1 & A1
  • VDE-0282 Part-13
  • CEI 20-19 p.13
  • IEC 60245-4
  • IEC 60754
  • EN 61034
  • CE低压73/23/EEC & 93/68/EEC指令
  • ROHS认证

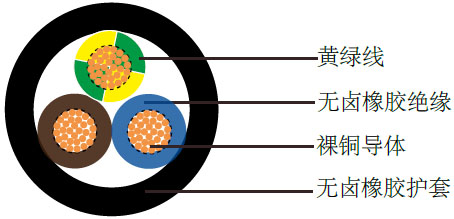

电缆结构

H07ZZ-F H07ZZ-F
多股柔软裸铜导体
遵循VDE-0295 Cl 5, IEC 60228 Cl-5
无卤橡胶EI8绝缘,遵循EN 50363-5
色彩编码遵循VDE-0293-308
黑色无卤橡胶EM8护套

技术特性

工作电压 450/750V
固定电压 600/1000V
测试电压 2500V
动态弯曲半径 6 x Ø
固定安装弯曲半径 4 x Ø
应用时的工作温度 -5º C to +70º C
固定安装温度 -40º C to +70º C
短路时可达到的温度 +250º C
阻燃 IEC 60332.3 C1, NF C 32-070
绝缘电阻 20 MΩ x km

电缆参数

线规 芯数 x 导体截面积 标称绝缘厚度 标称护套厚度 标称外径 标称铜的重量 标称电缆重量
  # x mm² mm mm mm(最小-最大) kg/km kg/km
17(32/32) 2 x 1 0.8 1.3 7.7-10 19 96
17(32/32) 3 x 1 0.8 1.4 8.3-10.7 29 116
17(32/32) 4 x 1 0.8 1.5 9.2-11.9 38 143
17(32/32) 5 x 1 0.8 1.6 10.2-13.1 46 171
16(30/30) 1 x 1.5 0.8 1.4 5.7-7.1 14.4 58.5
16(30/30) 2 x 1.5 0.8 1.5 8.5-11.0 29 120
16(30/30) 3 x 1.5 0.8 1.6 9.2-11.9 43 146
16(30/30) 4 x 1.5 0.8 1.7 10.2-13.1 58 177
16(30/30) 5 x 1.5 0.8 1.8 11.2-14.4 72 216
16(30/30) 7 x 1.5 0.8 2.5 14.5-17.5 101 305
16(30/30) 12 x 1.5 0.8 2.9 17.6-22.4 173 500
16(30/30) 14 x 1.5 0.8 3.1 18.8-21.3 196 573
16(30/30) 18 x 1.5 0.8 3.2 20.7-26.3 274 755
16(30/30) 24 x 1.5 0.8 3.5 24.3-30.7 346 941
16(30/30) 36 x 1.5 0.8 3.8 27.8-35.2 507 1305
14(50/30) 1 x 2.5 0.9 1.4 6.3-7.9 24 72
14(50/30) 2 x 2.5 0.9 1.7 10.2-13.1 48 173
14(50/30) 3 x 2.5 0.9 1.8 10.9-14.0 72 213
14(50/30) 4 x 2.5 0.9 1.9 12.1-15.5 96 237
14(50/30) 5 x 2.5 0.9 2.0 13.3-17.0 120 318
14(50/30) 7 x 2.5 0.9 2.7 16.5-20.0 168 450
14(50/30) 12 x 2.5 0.9 3.1 20.6-26.2 288 729
14(50/30) 14 x 2.5 0.9 3.2 22.2-25.0 337 866
14(50/30) 18 x 2.5 0.9 3.5 24.4-30.9 456 1086
14(50/30) 24 x 2.5 0.9 3.9 28.8-36.4 576 1332
14(50/30) 36 x 2.5 0.9 4.3 33.2-41.8 1335 1961
12(56/28) 1 x 4 1 1.5 7.2-9.0 38 101
12(56/28) 3 x 4 1 1.9 12.7-16.2 115 293
12(56/28) 4 x 4 1 2.0 14.0-17.9 154 368
12(56/28) 5 x 4 1 2.2 15.6-19.9 192 450
12(56/28) 12 x 4 1 3.5 24.2-30.9 464 1049
