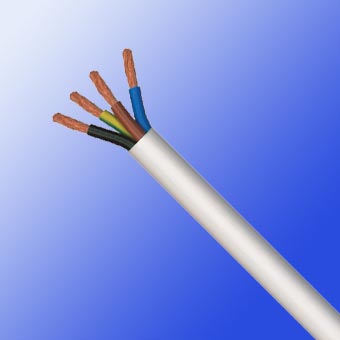

H05VV-F / H05VVH2-F
应用及描述
这些电缆是适用于在潮湿的环境中,中型的机械设备中,如冰箱,洗衣机,脱水机等家电产品。只要符合适用的设备规格,这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下,也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括:固定安装在家具,隔断墙,装饰,和预留的建筑设施。他们是不适合户外使用,工业(服装制造除外)或农业应用。单相或三相系统的最大工作电压为Uo/U 318/550V。在直接的系统,最大工作电压为Uo/U 413/825V。
标准及认证
- <HAR> CEI 20-20/5 / 20-35 (EN60332-1) /20-52
- 0.5 - 2.5mm²遵循BS6500,4.0mm²遵循 BS7919,6.0mm²遵循BS7919
- VDE0281,CENELEC HD21.5,CE低压73/23/EEC & 93/68/EEC指令,ROHS认证

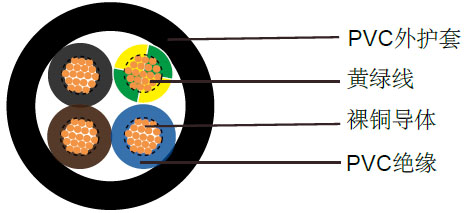

电缆结构
- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2
技术特性
- 工作电压300/300V
- 测试电压2000V
- 动态弯曲半径7.5 × Ø
- 静态弯曲半径4 × Ø
- 应用时的工作温度-5ºC to + 70ºC
- 静态时可承受的温度-40ºC to + 70ºC
- 短路时可达到的温度+160ºC
- 阻燃IEC 60332.1
- 绝缘电阻20 MΩ × km
电缆参数
线规 | 芯数 × 导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
---|---|---|---|---|---|---|
# × mm² | mm | mm | mm | kg/km | kg/km | |
H05VV-F | ||||||
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 6.4 | 14.4 | 57 |
18(24/32) | 3 x 0.75 | 0.6 | 0.8 | 6.8 | 21.6 | 68 |
18(24/32) | 4 x 0.75 | 0.6 | 0.8 | 7.4 | 29 | 84 |
18(24/32) | 5 x 0.75 | 0.6 | 0.9 | 8.5 | 36 | 106 |
17(32/32) | 2 x 1.00 | 0.6 | 0.8 | 6.8 | 19 | 65 |
17(32/32) | 3 x 1.00 | 0.6 | 0.8 | 7.2 | 29 | 79 |
17(32/32) | 4 x 1.00 | 0.6 | 0.9 | 8.0 | 38 | 101 |
17(32/32) | 5 x 1.00 | 0.6 | 0.9 | 8.8 | 48 | 123 |
16(30/30) | 2 x 1.50 | 0.7 | 0.8 | 7.6 | 29 | 87 |
16(30/30) | 3 x 1.50 | 0.7 | 0.9 | 8.2 | 43 | 111 |
16(30/30) | 4 x 1.50 | 0.7 | 1.0 | 9.2 | 58 | 142 |
16(30/30) | 5 x 1.50 | 0.7 | 1.1 | 10.5 | 72 | 176 |
14(30/50) | 2 x 2.50 | 0.8 | 1.0 | 9.2 | 48 | 134 |
14(30/50) | 3 x 2.50 | 0.8 | 1.1 | 10.1 | 72 | 169 |
14(30/50) | 4 x 2.50 | 0.8 | 1.1 | 11.2 | 96 | 211 |
14(30/50) | 5 x 2.50 | 0.8 | 1.2 | 12.4 | 120 | 262 |
12(56/28) | 3 x 4.00 | 0.8 | 1.2 | 11.3 | 115 | 233 |
12(56/28) | 4 x 4.00 | 0.8 | 1.2 | 12.5 | 154 | 292 |
12(56/28) | 5 x 4.00 | 0.8 | 1.4 | 13.7 | 192 | 369 |
10(84/28) | 3 x 6.00 | 0.8 | 1.1 | 13.1 | 181 | 328 |
10(84/28) | 4 x 6.00 | 0.8 | 1.3 | 13.9 | 230 | 490 |
10(84/28) | 5 x 6.00 | 0.8 | 1.4 | 15.9 | 289 | 548 |

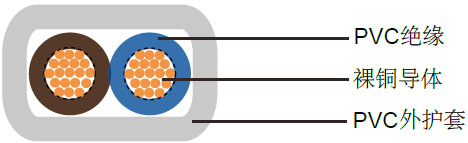

H05VVH2-F | ||||||
18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 4.2 x 6.8 | 14.4 | 48 |
17(32/32) | 2 x 1.00 | 0.6 | 0.8 | 4.4 x 7.2 | 19.2 | 57 |
