三相电缆(BS 6231)
应用及描述
三相电缆，耐高温，阻燃，可用于开关控制，继电器和电源开关的仪表板和整流设备的内部连接器，电机起动器和控制器。也可叫做BS6231电缆或面板线。

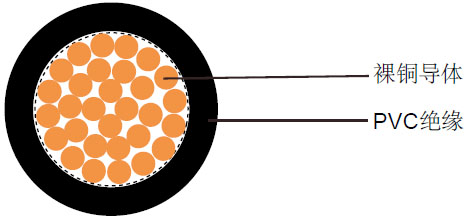

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - 特殊耐热PVC绝缘 |
线芯颜色
| 黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 粉色, 黄绿色, 其他颜色可选 |
技术特性
| 工作电压 |
600/1000V |
| 最小弯曲半径 |
6×外径 |
| 工作温度 |
0º C～+90º C |
| 绝缘电阻 |
20 MΩ×km |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
| 20(16/32) |
1×0.5 |
0.80 |
2.50 |
12 |
| 18(24/32) |
1×0.75 |
0.80 |
2.70 |
15 |
| 17(32/32) |
1×1 |
0.80 |
2.95 |
18 |
| 16(30/30) |
1×1.5 |
0.80 |
3.20 |
23 |
| 14(50/30) |
1×2.5 |
0.80 |
3.65 |
34 |
| 12(56/28) |
1×4 |
0.80 |
4.20 |
48 |
| 10(84/28) |
1×6 |
0.80 |
4.70 |
67 |
| 8(80/26) |
1×10 |
1.14 |
6.50 |
119 |
| 6(128/26) |
1×16 |
1.52 |
8.00 |
187 |
| 4(200/26) |
1×25 |
1.52 |
9.40 |
291 |
| 2(280/26) |
1×35 |
1.52 |
10.60 |
406 |
| 1(400/26) |
1×50 |
2.02 |
12.90 |
580 |
| 2/0(356/24) |
1×70 |
2.02 |
14.60 |
780 |
| 3/0(485/24) |
1×95 |
2.02 |
16.10 |
1055 |
| 4/0(614/24) |
1×120 |
2.02 |
17.90 |
1175 |
| 300 MCM (765/24) |
1×150 |
2.41 |
20.20 |
1425 |
| 350 MCM (944/24) |
1×185 |
2.41 |
22.85 |
1735 |
| 500MCM(1225/24) |
1×240 |
2.41 |
24.40 |
2310 |
*电缆截面积大于120mm²是两相电缆，因为CSA标准下截面积最大达到120mm²
