H01N2-D/E(BS 638)
应用及描述
这些电缆用于电焊发电机，手控电极和工件之间的连接。用于汽车行业，造船，运输和输送系统，工具制造机械，焊接机器人等，即使受臭氧，光，氧，保护气体，石油和汽油的影响，此电缆保持其高度柔软性。其耐用的电缆结构使得它们耐低温，高温，耐火，耐臭氧，抗辐射，耐油，耐酸，脂肪和汽油。适合户外安装在干燥或潮湿的地方。

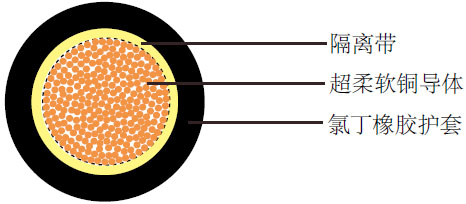

电缆结构
| - 多股超柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/6, IEC 60228 Cl-5/6 |
| - 聚酯物隔离层 |
| - 氯磺化聚乙烯 (C.S.P.), HOFR (耐热，防油，阻燃)～BS7655 , 黑色/ 橘黄色 |
技术特性
| 工作电压 |
100/100V |
| 测试电压 |
1000V |
| 最小弯曲半径 |
12.0×外径 (H01N2-D) |
| |
10×外径 (H01N2-E) |
| 应用时的工作温度 |
-25º C～+80º C |
| 固定安装温度 |
-40º C～+80º C |
| 阻燃 |
IEC 60332.1 |
电缆参数
H01N2-D (标准柔软度)
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| 8(320/32) |
1×10 |
2.0 |
7.7-9.7 |
96 |
135 |
| 6(512/32) |
1×16 |
2.0 |
8.8-11.0 |
154 |
205 |
| 4(800/32) |
1×25 |
2.0 |
10.1-12.7 |
240 |
302 |
| 2(1120/32) |
1×35 |
2.0 |
11.4-14.2 |
336 |
420 |
| 1(1600/32) |
1×50 |
2.2 |
13.2-16.5 |
480 |
586 |
| 2/0(2240/32) |
1×70 |
2.4 |
15.3-19.2 |
672 |
798 |
| 3/0(3024/32) |
1×95 |
2.6 |
17.1-21.4 |
912 |
1015 |
| 4/0(614/24) |
1×120 |
2.8 |
19.2-24 |
1152 |
1310 |
| 300MCM(765/24) |
1×150 |
3.0 |
21.2-26.4 |
1440 |
1620 |
| 350MCM(944/24) |
1×185 |
3.2 |
23.1-28.9 |
1776 |
1916 |
| 500MCM(1225/24) |
1×240 |
3.4 |
25-29.5 |
2304 |
2540 |
H01N2-E(高柔软度)
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| 8(566/35) |
1×10 |
1.2 |
6.2-7.8 |
96 |
119 |
| 6(903/35) |
1×16 |
1.2 |
7.3-9.1 |
154 |
181 |
| 4(1407/35) |
1×25 |
1.2 |
8.6-10.8 |
240 |
270 |
| 2(1974/35) |
1×35 |
1.2 |
9.8-12.3 |
336 |
363 |
| 1(2830/35) |
1×50 |
1.5 |
11.9-14.8 |
480 |
528 |
| 2/0(3952/35) |
1×70 |
1.8 |
13.6-17.0 |
672 |
716 |
| 3/0(5370/35) |
1×95 |
1.8 |
15.6-19.5 |
912 |
1012 |
| 4/0(3819/32) |
1×120 |
1.8 |
17.2-21.6 |
1152 |
1190 |
| 300MCM(4788/32) |
1×150 |
1.8 |
18.8-23.5 |
1440 |
1305 |
| 500MCM(5852/32) |
1×185 |
1.8 |
20.4-25.5 |
1776 |
1511 |
