680TQ(BS 6007)
应用及描述
此电缆主要用于临时建筑用地，作为便携式延长导线或固定设备。铜编织可防止漏电，也可以提供机械保护。

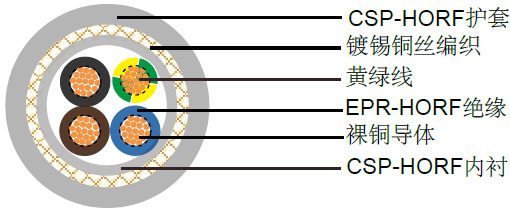

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - EPR-HOFR( 乙丙橡胶-耐热，防油，阻燃)绝缘 |
| - CSP(氯磺化聚乙烯), HOFR (耐热，防油，阻燃)内衬 |
| - TCWB(镀锡铜编织) |
| - CSP(氯磺化聚乙烯), HOFR (耐热，防油，阻燃)护套 |
线芯颜色
| 2芯: 棕色, 蓝色 |
| 3芯: 黄绿色，棕色, 蓝色 |
| 4芯: 黄绿色, 棕色, 黑色, 灰色 |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| 6芯及以上: 白色绝缘加黑色数字标注 |
技术特性
| 工作电压 |
450/750V |
| 最小弯曲半径 |
8×外径(25mm²以下) |
| |
10×外径(25mm²以上) |
| 工作温度范围 |
-20º C～+85º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
内衬厚度 |
编织直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 6802TQ |
| 12(56/28) |
2×4 |
1 |
2 |
0.2 |
2.6 |
19.8 |
578 |
| 6803TQ |
| 12(56/28) |
3×4 |
1 |
2.2 |
0.2 |
2.8 |
21.3 |
684 |
| 10(84/28) |
3×6 |
1 |
2.4 |
0.3 |
3.1 |
24.8 |
955 |
| 8(80/26) |
3×10 |
1.2 |
3.1 |
0.3 |
3.8 |
30.7 |
1450 |
| 6(128/26) |
3×16 |
1.2 |
3.3 |
0.3 |
4 |
33.8 |
1840 |
| 4(200/26) |
3×25 |
1.4 |
3.6 |
0.4 |
4.4 |
39.6 |
2620 |
| 6804TQ |
| 12(56/28) |
4×4 |
1 |
2.3 |
0.3 |
3 |
23.6 |
874 |
| 10(84/28) |
4×6 |
1 |
2.6 |
0.3 |
3.3 |
27.1 |
1147 |
| 8(80/26) |
4×10 |
1.2 |
3.3 |
0.3 |
4 |
33.3 |
1730 |
| 6(128/26) |
4×16 |
1.2 |
3.5 |
0.4 |
4.2 |
37.2 |
2310 |
| 4(200/26) |
4×25 |
1.4 |
3.8 |
0.4 |
4.7 |
43.2 |
3170 |
| 2(280/26) |
4×35 |
1.4 |
4.1 |
0.4 |
5 |
47.9 |
3990 |
| 1(400/26) |
4×50 |
1.6 |
4.6 |
0.4 |
5.5 |
55.1 |
5320 |
