6591TQ(BS 6883)
应用及描述
此电缆是为在海上应用，不需要机械保护。应用实例包括船舶和海上钻井平台和石油平台的固定布线。

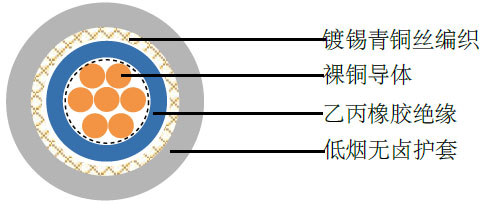

电缆结构
| - 多股柔软裸铜导体 |
| - 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2 |
| - EPR(乙丙橡胶)绝缘，遵循BS 6899, 白色 |
| - TPBWB (镀锡青铜丝编织)，非磁性铠装 |
| - LSOH (低烟无卤), SW4，遵循BS 6899 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
达到10mm² - 3×外径 |
| |
10mm²-25mm² - 4×外径 |
| |
25mm²以上 - 6×外径 |
| 工作温度范围 |
-25º C～+85º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
| - 氧指数32%, HCL 5% |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
内衬厚度 |
编织直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 17(7/26) |
1×1.0 |
0.8 |
1 |
0.3 |
1 |
8.8 |
135 |
| 16(7/24) |
1×1.5 |
0.8 |
1 |
0.3 |
1.1 |
9.3 |
145 |
| 14(7/22) |
1×2.5 |
0.8 |
1 |
0.3 |
1.1 |
9.8 |
165 |
| 12(7/20) |
1×4 |
1 |
1 |
0.3 |
1.1 |
10.8 |
190 |
| 10(7/18) |
1×6 |
1 |
1 |
0.3 |
1.1 |
11.4 |
225 |
| 8(7/16) |
1×10 |
1 |
1 |
0.3 |
1.2 |
13.1 |
315 |
| 6(7/14) |
1×16 |
1 |
1 |
0.3 |
1.2 |
14.2 |
395 |
| 4(7/12) |
1×25 |
1.2 |
1.2 |
0.3 |
1.3 |
16.7 |
565 |
| 2(7/10) |
1×35 |
1.2 |
1.2 |
0.3 |
1.4 |
17.8 |
670 |
| 1(19/13) |
1×50 |
1.4 |
1.4 |
0.3 |
1.4 |
19.7 |
865 |
| 2/0(19/11) |
1×70 |
1.4 |
1.4 |
0.3 |
1.5 |
22.1 |
1120 |
| 3/0(19/10) |
1×95 |
1.6 |
1.6 |
0.3 |
1.6 |
24.4 |
1440 |
| 4/0(37/12) |
1×120 |
1.6 |
1.6 |
0.3 |
1.7 |
26.6 |
1780 |
| 300MCM
(37/11) |
1×150 |
1.8 |
1.8 |
0.3 |
1.8 |
28.9 |
2120 |
| 350MCM
(37/10) |
1×185 |
2 |
2 |
0.45 |
1.9 |
32.5 |
2700 |
| 500MCM
(61/11) |
1×240 |
2.2 |
2.2 |
0.45 |
2 |
36 |
3410 |
| -(61/10) |
1×300 |
2.4 |
2.4 |
0.45 |
2.2 |
39.4 |
4180 |
| -(61/9) |
1×400 |
2.6 |
2.6 |
0.45 |
2.3 |
43.9 |
5280 |
| -(61/8) |
1×500 |
2.8 |
2.8 |
0.45 |
2.5 |
48.1 |
6480 |
| -(127/10) |
1×630 |
2.8 |
2.8 |
0.45 |
2.6 |
52.3 |
7820 |
