6491×/6491× HR(BS 6004)
应用及描述
此电缆主要安装于设备的内部，以及在有保护的前提下用于照明，干燥的房间，生产设施，开关和配电盘。可敷设于穿线管，石灰的下面和表面，封闭在安装管道内，用于接电线时，可表面安装。6491×等同于欧共体标准的H05V-U/H07V-U/H07V-R.耐热护套主要用于连接高温设备(例如.上光机和干燥塔等)。

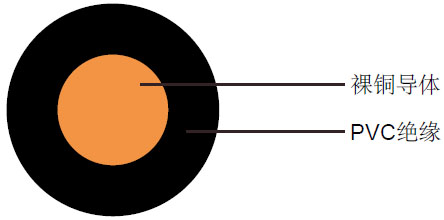

电缆结构
| - 实心或多股铜丝 |
| - 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05V-U/H07V-U) |
| - 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07V-R.) |
| - 特殊PVC TI1/TI3(6491× HR )绝缘 |
| - H05V-U (20, 18 & 17 线规) |
| - H07V-U (16 线规及以上) |
线芯颜色
| 黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 灰色, 紫罗兰色 |
技术特性
| 工作电压 |
300/500V (H05V-R), 450/750V (H07V-U/H07V-R) |
| 测试电压 |
2000V (H05V-R) 2500V (H07V-U/H07V-R) |
| 最小弯曲半径 |
达到10 mm² - 3×外径 |
| |
10mm²到25mm²: 4×外径 |
| |
25mm²以上: 5×外径 |
| 工作温度 |
-0º C～+70º C/105 º C(6491× HR) |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ×km |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| H05V-U |
| 20 |
1×0.5 |
0.6 |
2.1 |
4.8 |
9 |
| 18 |
1×0.75 |
0.6 |
2.2 |
7.2 |
11 |
| 17 |
1×1 |
0.6 |
2.4 |
9.6 |
14 |
| H07V-U |
| 16 |
1×1.5 |
0.7 |
2.9 |
14.4 |
21 |
| 14 |
1×2.5 |
0.8 |
3.5 |
24 |
33 |
| 12 |
1×4 |
0.8 |
3.9 |
38.0 |
49 |
| 10 |
1×6 |
0.8 |
4.5 |
58.0 |
69 |
| 8 |
1×10 |
1.0 |
5.7 |
96 |
115 |
| H07V-R |
| 16(7/24) |
1×1.5 |
0.7 |
3.0 |
14.4 |
23 |
| 14(7/22) |
1×2.5 |
0.8 |
3.6 |
24 |
35 |
| 12(7/20) |
1×4 |
0.8 |
4.2 |
39 |
51 |
| 10(7/18) |
1×6 |
0.8 |
4.7 |
58 |
71 |
| 8(7/16) |
1×10 |
1 |
6.1 |
96 |
120 |
| 6(7/14) |
1×16 |
1 |
7.2 |
154 |
170 |
| 4(7/12) |
1×25 |
1.2 |
8.4 |
240 |
260 |
| 2(7/10) |
1×35 |
1.2 |
9.5 |
336 |
350 |
| 1(19/13) |
1×50 |
1.4 |
11.3 |
480 |
480 |
| 2/0(19/11) |
1×70 |
1.4 |
12.6 |
672 |
680 |
| 3/0(19/10) |
1×95 |
1.6 |
14.7 |
912 |
930 |
| 4/0(37/12) |
1×120 |
1.6 |
16.2 |
1152 |
1160 |
| 300MCM(37/11) |
1×150 |
1.8 |
18.1 |
1440 |
1430 |
| 350MCM(37/10) |
1×185 |
2.0 |
20.2 |
1776 |
1780 |
| 500MCM(61/11) |
1×240 |
2.2 |
22.9 |
2304 |
2360 |
| -(61/10) |
1×300 |
2.4 |
24.5 |
2980 |
2940 |
| -(61/9) |
1×400 |
2.6 |
27.5 |
3765 |
3740 |
