6381Y(BS 6004/6346)
应用及描述
此电缆用于电信设备的直流供应及需要灵活安装的电源应用。

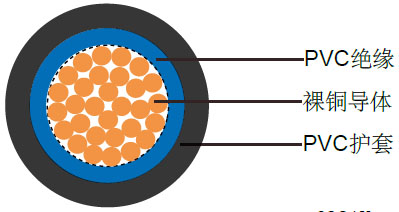

电缆结构
| - 裸铜导体 |
| - 遵循 BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC绝缘TI1,遵循 BS 7655 |
| - PVC护套TM1，遵循 BS 7655 |
| 氧指数> 30% |
| 满足BT M231规定的可燃性测试要求 |
线芯颜色
| 蓝色 (蓝色), 灰色 (灰色), 黄绿色 (黄绿色), 棕色 (棕色), 其他颜色可选 |
技术特性
| 工作电压 |
1.0mm²～35mm² - 450/750V(BS 6004) |
| |
50mm²及以上 - 600/1000V（BS 6346） |
| 最小弯曲半径 |
达到50 mm²: 3×外径 |
| |
70mm²及以上: 4×外径 |
| 工作温度 |
-15º C～+70º C |
| 绝缘电阻 |
10 MΩ×km |
| 阻燃 |
IEC 60332.1, BS 4066第一部分 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
kg/km |
| 16(30/30) |
1×1.5 |
0.9 |
0.8 |
4.9 |
36 |
| 14(50/30) |
1×2.5 |
0.9 |
0.8 |
5.4 |
52 |
| 12(56/28) |
1×4 |
1 |
0.9 |
6.3 |
76 |
| 10(84/28) |
1×6 |
1.1 |
0.9 |
7.6 |
100 |
| 8(80/26) |
1×10 |
1.2 |
1 |
8.6 |
160 |
| 6(128/26) |
1×16 |
1.2 |
1 |
9.8 |
230 |
| 4(200/26) |
1×25 |
1.4 |
1.1 |
11.5 |
340 |
| 2(280/26) |
1×35 |
1.4 |
1.1 |
12.5 |
440 |
| 1(400/26) |
1×50 |
1.4 |
1.4 |
15.1 |
541 |
| 2/0(356/24) |
1×70 |
1.4 |
1.4 |
17.0 |
749 |
| 3/0(485/24) |
1×95 |
1.6 |
1.5 |
19.1 |
1000 |
| 4/0(614/24) |
1×120 |
1.6 |
1.8 |
21.6 |
1241 |
| 300MCM (765/24) |
1×150 |
1.8 |
1.8 |
23.4 |
1523 |
| 350MCM (944/24) |
1×185 |
2 |
1.8 |
25.5 |
1942 |
| 500MCM(1225/24) |
1×240 |
2.2 |
1.8 |
28.5 |
2514 |
| -(1525/24) |
1×300 |
2.4 |
2 |
31.2 |
3125 |
| -(2013/24) |
1×400 |
2.6 |
2.1 |
35.3 |
3967 |
| -(1769/23) |
1×500 |
2.8 |
2.2 |
38.8 |
5063 |
| -(2257/23) |
1×630 |
2.8 |
2.4 |
43.8 |
6491 |
