6241Y/6242Y/ 6243Y(BS 6004)
应用及描述
此电缆可安装在干燥或潮湿的环境，安装在墙壁，板或托盘，在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

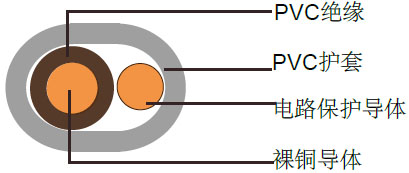

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循IEC 60228 Cl-1/2 |
| - PVC绝缘TI1，遵循BS 7655 |
| - 线芯和不带绝缘电路保护导体平行排列 |

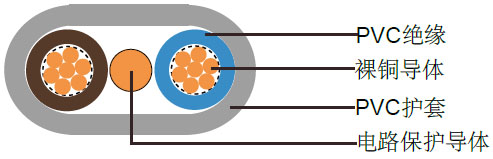

| - 2芯, 电路保护导体置于两线芯中间，并排在线缆中心 |

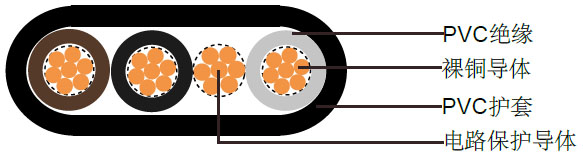

| - 3芯, 电路保护导体置于黑色和灰色线芯间 |
| - PVC护套T6，遵循BS 7655 |
线芯颜色
| 2芯: 棕色，蓝色/2×1.0和2×1.5的线芯,棕色，棕色 |
| 3芯: 棕色, 黑色 (中心线)，灰色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
4×外径 |
| 应用时的工作温度 |
-15º C～+70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
保护导体线规 |
标称电缆重量 |
| 最小 |
最大 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
mm |
kg/km |
| 6241Y |
| 17 |
1 × 1.0 |
0.6 |
0.9 |
4×5.1 |
5.2×6.4 |
17 |
45 |
| 16 |
1 × 1.5 |
0.7 |
0.9 |
4.4×5.4 |
5.8×7.0 |
17 |
55 |
| 6242Y |
| 17 |
2 × 1.0 |
0.6 |
0.9 |
4 × 7.2 |
4.7 × 8.6 |
17 |
68 |
| 17(7/26) |
2 × 1.0 |
0.7 |
0.9 |
4.2 ×
7.8 |
5.1 × 9.4 |
17 |
73 |
| 16 |
2 × 1.5 |
0.7 |
0.9 |
4.4×8.2 |
5.4×9.6 |
17 |
85 |
| 16(7/24) |
2 × 1.5 |
0.7 |
0.9 |
4.5×8.4 |
5.6×10 |
17 |
90 |
| 14 |
2 × 2.5 |
0.8 |
1 |
5.2×9.8 |
6.2×11.5 |
16 |
120 |
| 14(7/22) |
2 × 2.5 |
0.8 |
1 |
5.2×9.8 |
6.6×12.0 |
16 |
125 |
| 12(7/20) |
2 × 4 |
0.8 |
1 |
5.6×10.5 |
7.2×13.0 |
16 |
175 |
| 10(7/18) |
2 × 6 |
0.8 |
1.1 |
6.4×12.5 |
8.0×15.0 |
14 |
240 |
| 8(7/16) |
2 × 10 |
1 |
1.2 |
7.8×15.5 |
9.6×19.0 |
12(7/20) |
390 |
| 6(7/14) |
2 × 16 |
1 |
1.3 |
9.0×18.0 |
11.0×22.5 |
10(7/18) |
560 |
| 6243Y |
| 17 |
3 × 1.0 |
0.6 |
0.9 |
4×9.6 |
4.7×11.0 |
17 |
91 |
| 16 |
3 × 1.5 |
0.7 |
0.9 |
4.4×10.5 |
5.4×12.5 |
17 |
115 |
| 14 |
3 × 2.5 |
0.8 |
1 |
5.2×12.5 |
6.2×14.5 |
17 |
170 |
| 12(7/20) |
3 × 4 |
0.8 |
1.1 |
5.8×14.5 |
7.4×18.0 |
16 |
250 |
| 10(7/18) |
3 × 6 |
0.8 |
1.1 |
6.4×16.5 |
8.0×20.0 |
14 |
340 |
| 8(7/16) |
3 × 10 |
1 |
1.2 |
7.8×21.0 |
9.6×25.5 |
12(7/20) |
540 |
| 6(7/14) |
3 × 16 |
1 |
1.3 |
9.0×24.5 |
11.0×29.5 |
10(7/18) |
790 |
