6241B/6242B/ 6243B(BS 7211)
应用及描述
此电缆适合固定安装在干燥或潮湿的环境，可安装在墙壁，板或托盘，在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

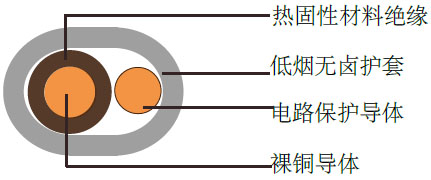

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循IEC 60228 Cl-1/2 |
| - 交联聚烯烃EI5/GP 8绝缘 |
| - 线芯和不带绝缘电路保护导体平行排列 |

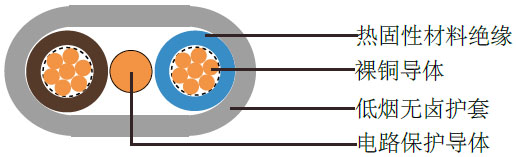

| - 2芯, 电路保护导体置于两线芯中间，并排在线缆中心 |

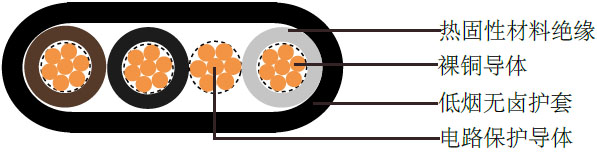

| - 3芯, 电路保护导体置于黑色和灰色线芯间 |
| - LSOH护套, LTS 2, 白色 |
线芯颜色
| 2芯: 棕色，蓝色/2×1.0和2×1.5的线芯,棕色，棕色 |
| 3芯: 棕色, 黑色 (中心线)，灰色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
15×外径 |
| 静态弯曲半径 |
10×外径 |
| 应用时的工作温度 |
+5º C～+90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
10 MΩ×km |
| 无卤遵循 |
EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 |
EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 |
EN 50265-2-1, IEC 60332-1 |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
保护导体线规 |
标称电缆重量 |
| 最小 |
最大 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
mm |
kg/km |
| 6241B |
| 17 |
1×1.0 |
0.7 |
0.9 |
4.1×5.2 |
5.0×6.3 |
17 |
45 |
| 16 |
1×1.5 |
0.7 |
0.9 |
4.4×5.4 |
5.3×6.6 |
17 |
55 |
| 6242B |
| 17 |
2×1.0 |
0.7 |
0.9 |
4.1×7.6 |
5.0×9.1 |
17 |
68 |
| 17(7/26) |
2×1.0 |
0.7 |
0.9 |
4.2×7.8 |
5.1×9.4 |
17 |
73 |
| 16 |
2×1.5 |
0.7 |
0.9 |
4.4×8.1 |
5.3×9.7 |
17 |
85 |
| 16(7/24) |
2×1.5 |
0.7 |
0.9 |
4.5×8.3 |
5.4×10 |
17 |
90 |
| 14 |
2×2.5 |
0.7 |
1.0 |
4.9×9.3 |
6×11.2 |
16 |
120 |
| 14(7/22) |
2×2.5 |
0.7 |
1.0 |
5.0×9.5 |
6.1 ×
11.4 |
16 |
125 |
| 12(7/20) |
2×4 |
0.7 |
1.0 |
5.5 ×
10.4 |
6.7 ×
12.6 |
16 |
175 |
| 10(7/18) |
2×6 |
0.7 |
1.1 |
6.2 ×
12.0 |
7.5 ×
14.6 |
14 |
240 |
| 8(7/16) |
2×10 |
0.7 |
1.2 |
7.3 ×
14.5 |
8.8 ×
17.6 |
12(7/20) |
390 |
| 6(7/14) |
2×16 |
0.7 |
1.3 |
8.4 ×
17.0 |
10.1 ×
20.5 |
10(7/18) |
560 |
| 6243B |
| 17 |
3×1.0 |
0.7 |
0.9 |
4.1×10 |
5.1 ×
12.1 |
17 |
91 |
| 16 |
3×1.5 |
0.7 |
0.9 |
4.4 ×
10.7 |
5.3 ×
12.9 |
17 |
115 |
| 14 |
3×2.5 |
0.7 |
1.0 |
4.9 ×
12.0 |
6×14.6 |
17 |
170 |
| 12(7/20) |
3×4 |
0.7 |
1.0 |
5.5×14 |
6.7 ×
16.9 |
16 |
196 |
| 10(7/18) |
3×6 |
0.7 |
1.1 |
6.2 ×
16.2 |
7.5 ×
19.5 |
14 |
291 |
| 8(7/16) |
3×10 |
0.7 |
1.2 |
7.3 ×
19.5 |
8.8 ×
23.6 |
12(7/20) |
440 |
| 6(7/14) |
3×16 |
0.7 |
1.3 |
8.4 ×
22.8 |
10.1 ×
27.6 |
10(7/18) |
670 |
