6181Y/6181×(BS 6004/6346)
应用及描述
此电缆适用于受到机械损伤较小地方的表面布线，适用于电力和照明等电气装置的安装。

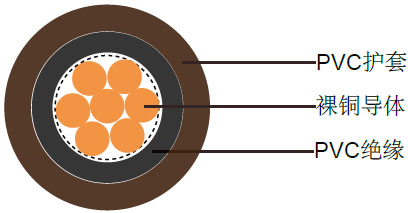

电缆结构
| - 裸铜导体 |
| - 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1; 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2 |
| 1.0mm²- 2.5mm Cl-1 – 实心圆形导体 |
| 4mm²及以上 - Cl-2 – 多股圆形或紧实型导体 |
| - PVC绝缘TI1，遵循BS7655/×LPE(6181×) |
| - PVC护套TM1/Type 6,遵循BS7655 |
线芯颜色
技术特性
| 工作电压 |
1.0mm²～35mm² - 300/500V(BS 6004) |
| |
50mm²及以上 - 600/1000V（BS 6346） |
| 最小弯曲半径 |
达到35 mm² : 3×外径 |
| |
50mm²-185mm²: 4×外径 |
| |
240mm²及以上: 6×外径 |
| 工作温度 |
-15º C～+70º C |
| 绝缘电阻 |
10 MΩ×km |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
mm |
kg/km |
| 18 |
1×1 |
0.6 |
0.8 |
4.5 |
27 |
| 16 |
1×1.5 |
0.7 |
0.8 |
4.9 |
36 |
| 14 |
1×2.5 |
0.8 |
0.8 |
5.8 |
52 |
| 12(7/20) |
1×4 |
0.9 |
0.9 |
6.8 |
76 |
| 10(7/18) |
1×6 |
0.8 |
0.9 |
7.4 |
100 |
| 8(7/16) |
1×10 |
1 |
0.9 |
8.8 |
160 |
| 6(7/14) |
1×16 |
1 |
1 |
10.5 |
230 |
| 4(7/12) |
1×25 |
1.2 |
1.1 |
12.5 |
340 |
| 2(7/10) |
1×35 |
1.2 |
1.1 |
13.5 |
440 |
| 1(19/13) |
1×50 |
1 |
1.4 |
13.7 |
541 |
| 2/0(19/11) |
1×70 |
1.1 |
1.4 |
15.8 |
749 |
| 3/0(19/10) |
1×95 |
1.1 |
1.5 |
17.5 |
1000 |
| 4/0(37/12) |
1×120 |
1.2 |
1.5 |
19.3 |
1241 |
| 300MCM(37/11) |
1×150 |
1.4 |
1.6 |
21.5 |
1523 |
| 350MCM(37/10) |
1×185 |
1.6 |
1.6 |
24.7 |
1942 |
| 500MCM(61/11) |
1×240 |
1.7 |
1.7 |
27.7 |
2514 |
| -(61/10) |
1×300 |
1.8 |
1.8 |
30.6 |
3125 |
| -(61/9) |
1×400 |
2 |
1.9 |
34.2 |
3967 |
| -(61/8) |
1×500 |
2.2 |
2 |
38 |
5063 |
| -(127/10) |
1×630 |
2.4 |
2.2 |
42.9 |
6491 |
