380TQ(BS 6500)
应用及描述
此电缆可承受严峻的外部温度，耐低温聚氯乙烯绝缘护套遵循BS 6500，在温度下降到零下-20°C时还可以保持其柔韧性。因此特别适合户外应用以及应用于在零下的温度环境中，度小号的电缆是非常跛行和灵活，提供一些通常在弹性体电缆的特点。在常温下此电缆非常柔软，具有橡胶缆的一些特性。

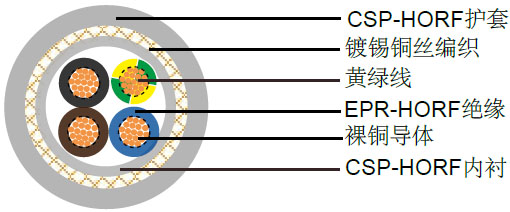

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - EPR-HOFR( 乙丙橡胶-耐热，防油，阻燃)绝缘 |
| - CSP(氯磺化聚乙烯), HOFR (耐热，防油，阻燃)内衬 |
| - TCWB(镀锡铜编织) |
| - CSP(氯磺化聚乙烯), HOFR (耐热，防油，阻燃)护套 |
线芯颜色
| 2芯: 棕色, 蓝色 |
| 3芯: 黄绿色，棕色, 蓝色 |
| 4芯: 黄绿色, 棕色, 黑色, 灰色 |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| 6芯及以上: 白色绝缘加黑色数字标注 |
技术特性
| 工作电压 |
300/500V |
| 最小弯曲半径 |
8×外径 |
| 工作温度范围 |
-20º C～+85º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
内衬厚度 |
编织直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
| 3802TQ |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
0.2 |
1.1 |
9.7 |
149 |
| 17(32/32) |
2×1 |
0.6 |
0.9 |
0.2 |
1.1 |
10.3 |
169 |
| 16(30/30) |
2×1.5 |
0.8 |
1 |
0.2 |
1.3 |
12.3 |
236 |
| 14(50/30) |
2×2.5 |
0.9 |
1.1 |
0.2 |
1.4 |
13.9 |
307 |
| 3803TQ |
| 18(24/32) |
3×0.75 |
0.6 |
0.9 |
0.2 |
1.1 |
10.3 |
170 |
| 17(32/32) |
3×1 |
0.6 |
0.9 |
0.2 |
1.2 |
11 |
196 |
| 16(30/30) |
3×1.5 |
0.8 |
1.1 |
0.2 |
1.3 |
13.1 |
274 |
| 14(50/30) |
3×2.5 |
0.9 |
1.2 |
0.2 |
1.5 |
15 |
366 |
| 3804TQ |
| 18(24/32) |
4×0.75 |
0.6 |
0.9 |
0.2 |
1.2 |
11.1 |
198 |
| 17(32/32) |
4×1 |
0.6 |
1 |
0.2 |
1.2 |
11.8 |
227 |
| 16(30/30) |
4×1.5 |
0.8 |
1.1 |
0.2 |
1.4 |
14.1 |
319 |
| 14(50/30) |
4×2.5 |
0.9 |
1.3 |
0.2 |
1.6 |
16.4 |
441 |
| 3805TQ |
| 18(24/32) |
5×0.75 |
0.6 |
1 |
0.2 |
1.2 |
11.9 |
233 |
| 17(32/32) |
5×1 |
0.6 |
1 |
0.2 |
1.3 |
12.7 |
272 |
| 16(30/30) |
5×1.5 |
0.8 |
1.2 |
0.2 |
1.5 |
15.4 |
373 |
| 14(50/30) |
5×2.5 |
0.9 |
1.3 |
0.2 |
1.6 |
17.4 |
502 |
| 3806TQ |
| 18(24/32) |
6×0.75 |
0.6 |
1.1 |
0.2 |
1.3 |
13.1 |
272 |
| 16(30/30) |
6×1.5 |
0.8 |
1.3 |
0.2 |
1.6 |
16.8 |
438 |
| 14(50/30) |
6×2.5 |
0.9 |
1.4 |
0.2 |
1.8 |
19.2 |
593 |
| 3808TQ |
| 18(24/32) |
8×0.75 |
0.6 |
1.2 |
0.2 |
1.5 |
15.2 |
350 |
| 16(30/30) |
8×1.5 |
0.8 |
1.5 |
0.2 |
1.8 |
19.7 |
575 |
| 14(50/30) |
8×2.5 |
0.9 |
1.7 |
0.3 |
2.1 |
23.4 |
856 |
| 38012TQ |
| 18(24/32) |
12×0.75 |
0.6 |
1.3 |
0.2 |
1.6 |
16.8 |
449 |
| 16(30/30) |
12×1.5 |
0.8 |
1.6 |
0.3 |
2 |
22.5 |
775 |
| 14(50/30) |
12×2.5 |
0.9 |
1.8 |
0.3 |
2.3 |
26 |
1060 |
| 38016TQ |
| 18(24/32) |
16×0.75 |
0.6 |
1.4 |
0.2 |
1.7 |
18.5 |
544 |
| 16(30/30) |
16×1.5 |
0.8 |
1.8 |
0.3 |
2.2 |
25.3 |
1010 |
| 14(50/30) |
16×2.5 |
0.9 |
2 |
0.3 |
2.5 |
28.9 |
1330 |
| 38020TQ |
| 18(24/32) |
20×0.75 |
0.6 |
1.5 |
0.3 |
1.9 |
21.2 |
713 |
| 16(30/30) |
20×1.5 |
0.8 |
2.1 |
0.3 |
2.6 |
30.8 |
1430 |
| 14(50/30) |
20×2.5 |
0.9 |
2.4 |
0.4 |
3 |
36.3 |
2140 |
| 38025TQ |
| 18(24/32) |
25×0.75 |
0.6 |
1.7 |
0.3 |
2.1 |
23.6 |
866 |
| 16(30/30) |
25×1.5 |
0.8 |
2.1 |
0.3 |
2.6 |
30.8 |
1430 |
| 14(50/30) |
25×2.5 |
0.9 |
2.4 |
0.4 |
3 |
36.3 |
2140 |
| 38030TQ |
| 18(24/32) |
30×0.75 |
0.6 |
1.8 |
0.3 |
2.2 |
25 |
986 |
| 16(30/30) |
30×1.5 |
0.8 |
2.2 |
0.4 |
2.8 |
33.2 |
1760 |
| 14(50/30) |
30×2.5 |
0.9 |
2.6 |
0.4 |
3.2 |
38.7 |
2440 |
