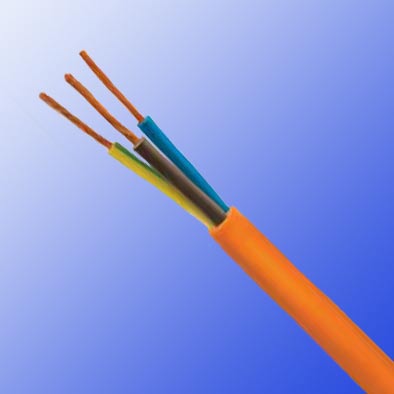

318TQ(BS 6500)
应用及描述
此电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业厂房，机加工车间，加热板，手提灯，小家电等用于电力供应，他们也适用于大蓬车和野营装备。318TQ等同于欧共体标准的H05BN4-F。

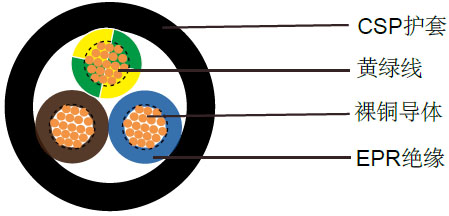

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - EPR(乙丙橡胶)EI7绝缘 |
| - CSP(氯磺化聚乙烯)外护套EM7 |
线芯颜色
| 2芯: 棕色, 蓝色 |
| 3芯: 黄绿色, 棕色, 蓝色 |
| 4芯: 黄绿色, 棕色, 黑色, 灰色 |
| 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| 6芯及以上: 白色绝缘加黑色数字标注 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
6×外径 |
| 固定安装弯曲半径 |
4×外径 |
| 工作温度范围 |
-20º C～+90º C |
| 短路时可达到的温度 |
+250º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
kg/km |
| 3181TQ |
| 20(16/32) |
1×0.5 |
0.6 |
0.8 |
3.8 |
19 |
| 18(24/32) |
1×0.75 |
0.6 |
0.8 |
4 |
23 |
| 17(32/32) |
1×1 |
0.6 |
0.8 |
4.2 |
28 |
| 16(30/30) |
1×1.5 |
0.8 |
0.8 |
4.9 |
38 |
| 14(50/30) |
1×2.5 |
0.9 |
0.8 |
5.5 |
41 |
| 12(56/28) |
1×4 |
1 |
0.8 |
6.3 |
73 |
| 3182TQ |
| 20(16/32) |
2×0.5 |
0.6 |
0.8 |
6.1 |
59 |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
6.5 |
66 |
| 17(32/32) |
2×1 |
0.6 |
0.9 |
7.1 |
79 |
| 16(30/30) |
2×1.5 |
0.8 |
1 |
8.7 |
120 |
| 14(50/30) |
2×2.5 |
0.9 |
1.1 |
10.1 |
170 |
| 12(56/28) |
2×4 |
1 |
1.2 |
11.9 |
235 |
| 3183TQ |
| 20(16/32) |
3×0.5 |
0.6 |
0.8 |
6.5 |
65 |
| 18(24/32) |
3×0.75 |
0.6 |
0.9 |
7.1 |
80 |
| 17(32/32) |
3×1 |
0.6 |
0.9 |
7.6 |
94 |
| 16(30/30) |
3×1.5 |
0.8 |
1 |
9.3 |
140 |
| 14(50/30) |
3×2.5 |
0.9 |
1.1 |
10.8 |
200 |
| 12(56/28) |
3×4 |
1 |
1.2 |
12.7 |
285 |
| 3184TQ |
| 18(24/32) |
4×0.75 |
0.6 |
0.9 |
7.7 |
96 |
| 17(32/32) |
4×1 |
0.6 |
0.9 |
8.2 |
113 |
| 16(30/30) |
4×1.5 |
0.8 |
1.1 |
10.3 |
174 |
| 14(50/30) |
4×2.5 |
0.9 |
1.2 |
12 |
252 |
| 12(56/28) |
4×4 |
1 |
1.3 |
14.1 |
355 |
| 3185TQ |
| 18(24/32) |
5×0.75 |
0.6 |
1 |
8.6 |
115 |
| 17(32/32) |
5×1 |
0.6 |
1 |
9.2 |
140 |
| 16(30/30) |
5×1.5 |
0.8 |
1.2 |
11.5 |
195 |
| 14(50/30) |
5×2.5 |
0.9 |
1.2 |
13.1 |
290 |
| 12(56/28) |
5×4 |
1 |
1.3 |
15.4 |
417 |
| 3186TQ |
| 18(24/32) |
6×0.75 |
0.6 |
1.1 |
9.6 |
135 |
| 17(32/32) |
6×1 |
0.6 |
1.1 |
10.2 |
171 |
| 16(30/30) |
6×1.5 |
0.8 |
1.3 |
12.7 |
235 |
| 14(50/30) |
6×2.5 |
0.9 |
1.4 |
14.7 |
340 |
| 3187TQ |
| 18(24/32) |
7×0.75 |
0.6 |
1.1 |
10.4 |
170 |
| 17(32/32) |
7×1 |
0.6 |
1.1 |
11.1 |
201 |
| 16(30/30) |
7×1.5 |
0.8 |
1.2 |
13.6 |
366 |
| 14(50/30) |
7×2.5 |
0.9 |
1.3 |
15.8 |
424 |
| 3188TQ |
| 18(24/32) |
8×0.75 |
0.6 |
1.2 |
11.3 |
175 |
| 17(32/32) |
8×1 |
0.6 |
1.3 |
12.3 |
244 |
| 16(30/30) |
8×1.5 |
0.8 |
1.5 |
15.2 |
315 |
| 14(50/30) |
8×2.5 |
0.9 |
1.7 |
17.8 |
465 |
| 3189TQ |
| 18(24/32) |
9×0.75 |
0.6 |
1.3 |
12.4 |
201 |
| 17(32/32) |
9×1 |
0.6 |
1.3 |
13.2 |
268 |
| 16(30/30) |
9×1.5 |
0.8 |
1.6 |
16.6 |
333 |
| 14(50/30) |
9×2.5 |
0.9 |
1.8 |
119.4 |
490 |
| 31810TQ |
| 18(24/32) |
10×0.75 |
0.6 |
1.3 |
12.4 |
215 |
| 17(32/32) |
10×1 |
0.6 |
1.3 |
13.2 |
286 |
| 16(30/30) |
10×1.5 |
0.8 |
1.6 |
16.6 |
360 |
| 14(50/30) |
10×2.5 |
0.9 |
1.8 |
19.4 |
530 |
