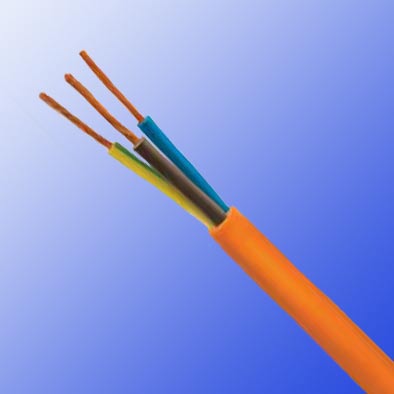

318B(BS 6500)
应用及描述
此电缆适合安装于公共场所，如医院和机场的吊灯应用或用作一般的电源线 此电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。318B等同于欧共体标准的H05Z1Z1-F。

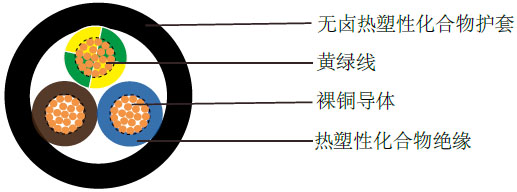

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - 无卤热塑性混合物TI6绝缘 |
| - 黄绿接地线(3芯及以上) |
| - 无卤热塑性混合物TM7护套 |
线芯颜色
| 2芯: 蓝色, 棕色 |
| 3芯: 棕色, 蓝色 and 黄绿色 |
| 4芯: 棕色, 灰色, 黑色 and 黄绿色 |
| 5芯: 棕色, 蓝色, 灰色, 黑色 and 黄绿色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2500V |
| 动态弯曲半径 |
6×外径 |
| 固定安装弯曲半径 |
4×外径 |
| 工作温度 |
-30º C～+90º C |
| 短路时可达到的温度 |
+160º C |
| 绝缘电阻 |
20 MΩ×km |
| 无卤遵循 |
EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 |
EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 |
EN 50265-2-1, IEC 60332-1 |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 3182B |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
58 |
| 17(32/32) |
2×1 |
0.6 |
0.8 |
6.6 |
19 |
67 |
| 16(30/30) |
2×1.5 |
0.7 |
0.8 |
7.4 |
29 |
87 |
| 14(50/30) |
2×2.5 |
0.8 |
1.0 |
9.3 |
48 |
138 |
| 12(56/28) |
2×4 |
0.8 |
1.1 |
10.6 |
76.8 |
190 |
| 3183B |
| 18(24/32) |
3×0.75 |
0.6 |
0.8 |
6.6 |
21.6 |
68 |
| 17(32/32) |
3×1 |
0.6 |
0.8 |
6.9 |
29 |
81 |
| 16(30/30) |
3×1.5 |
0.7 |
0.9 |
8.1 |
43 |
109 |
| 14(50/30) |
3×2.5 |
0.8 |
1.1 |
10.1 |
72 |
172 |
| 12(56/28) |
3×4 |
0.8 |
1.2 |
11.5 |
115.2 |
242 |
| 3184B |
| 18(24/32) |
4×0.75 |
0.6 |
0.8 |
7.1 |
29 |
81 |
| 17(32/32) |
4×1 |
0.6 |
0.9 |
7.7 |
38 |
101 |
| 16(30/30) |
4×1.5 |
0.7 |
1.0 |
9 |
58 |
117 |
| 14(50/30) |
4×2.5 |
0.8 |
1.1 |
11 |
96 |
210 |
| 12(56/28) |
4×4 |
0.8 |
1.4 |
12.5 |
153.6 |
298 |
| 3185B |
| 18(24/32) |
5×0.75 |
0.6 |
0.9 |
8 |
36 |
102 |
| 17(32/32) |
5×1 |
0.6 |
0.9 |
8.4 |
48 |
107 |
| 16(30/30) |
5×1.5 |
0.7 |
1.1 |
10 |
72 |
169 |
| 14(50/30) |
5×2.5 |
0.8 |
1.2 |
12.3 |
120 |
260 |
| 12(56/28) |
5×4 |
0.8 |
1.4 |
14.1 |
192 |
371 |
