309Y(BS 6500)
应用及描述
此电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中。309Y等同于欧共体标准的H05V2V2-F。

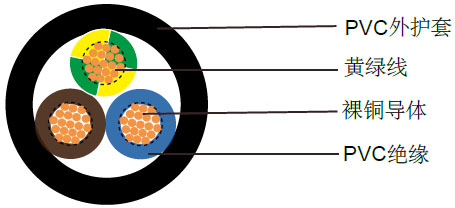

电缆结构
| - 柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC绝缘 TI3，遵循BS 7655 |
| - 黄绿接地线(3芯及以上) |
| - PVC外护套TM3，遵循BS 7655 |
线芯颜色
| 2芯: 蓝色, 棕色 |
| 3芯: 黄绿色, 蓝色, 棕色 |
| 4芯: 黄绿色, 棕色, 黑色, 灰色 |
| 5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
15×外径 |
| 静态弯曲半径 |
4×外径 |
| 应用时的工作温度 |
+5º C～+90º C |
| 静态时可承受的温度 |
-40º C～+90º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 3092Y |
| 20(16/32) |
2×0.50 |
0.6 |
0.8 |
5.6-7 |
14.4 |
46 |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
6-7.6 |
14.4 |
56 |
| 17(32/32) |
2×1.00 |
0.6 |
0.8 |
6.4-8 |
19 |
65 |
| 16(30/30) |
2×1.50 |
0.7 |
0.8 |
7.4-9 |
29 |
80 |
| 14(30/50) |
2×2.50 |
0.8 |
1.0 |
8.9-11 |
48 |
135 |
| 3093Y |
| 20(16/32) |
3×0.50 |
0.6 |
0.8 |
5.8-7.2 |
14.4 |
56 |
| 18(24/32) |
3×0.75 |
0.6 |
0.8 |
6.4-8 |
21.6 |
61 |
| 17(32/32) |
3×1.00 |
0.6 |
0.8 |
6.8-8.4 |
29 |
77 |
| 16(30/30) |
3×1.50 |
0.7 |
0.9 |
8-9.8 |
43 |
108 |
| 14(30/50) |
3×2.50 |
0.8 |
1.1 |
9.6-12 |
72 |
165 |
| 12(56/28) |
3×40 |
0.8 |
1.2 |
10.8-13.1 |
115 |
224 |
| 3094Y |
| 20(16/32) |
4×0.50 |
0.6 |
0.8 |
6.4-7.8 |
14.4 |
68 |
| 18(24/32) |
4×0.75 |
0.6 |
0.8 |
6.8-8.6 |
29 |
80 |
| 17(32/32) |
4×1.00 |
0.6 |
0.9 |
7.6-9.4 |
38 |
100 |
| 16(30/30) |
4×1.50 |
0.7 |
1.0 |
9-11 |
58 |
140 |
| 14(30/50) |
4×2.50 |
0.8 |
1.1 |
10.5-13 |
96 |
210 |
| 12(56/28) |
4×40 |
0.8 |
1.2 |
11.8-14.1 |
154 |
295 |
| 3095Y |
| 18(24/32) |
5×0.75 |
0.6 |
0.9 |
7.4-9.6 |
36 |
110 |
| 17(32/32) |
5×1.00 |
0.6 |
0.9 |
8.3-10 |
48 |
130 |
| 16(30/30) |
5×1.50 |
0.7 |
1.1 |
10-12 |
72 |
185 |
| 14(30/50) |
5×2.50 |
0.8 |
1.2 |
11.5-14 |
120 |
265 |
| 12(56/28) |
5×40 |
0.8 |
1.4 |
13.1-16.3 |
192 |
361 |
