2491×耐热电缆(BS 6004)
应用及描述
这些特殊的耐热柔软单芯电子线主要用于电源安装，开关柜，电机和变压器等高温（例如上光机和烘干塔等）坏境。这些也适用于电气设备的内部布线，如照明和供暖设备。2491× HR等同于欧共体标准的H05V2-K/ H07V2-K。

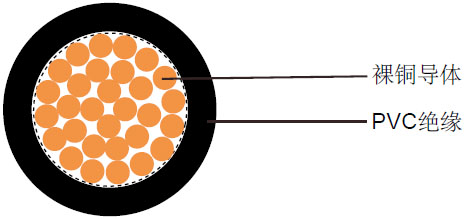

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - 特殊耐热PVC绝缘，遵循BS 7655 |
| - H05V2-K (20, 18 & 17 线规) |
| - H07V2-K (16 线规及以上) |
线芯颜色
| 黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色 |
技术特性
| 工作电压 |
300/500V (H05V2-K), 450/750V (H07V2-K) |
| 测试电压 |
2000/2500V |
| 动态弯曲半径 |
10-15×外径 |
| 静态弯曲半径 |
10-15×外径 |
| 应用时的工作温度 |
+5º C～+90º C |
| 静态时可承受的温度 |
-10º C～+105º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| H05V2-K |
| 20(16/32) |
1×0.5 |
0.6 |
2.5 |
4.8 |
8.7 |
| 18(24/32) |
1×0.75 |
0.6 |
2.7 |
7.2 |
11.9 |
| 17(32/32) |
1×1 |
0.6 |
2.8 |
9.6 |
14 |
| H07V2-K |
| 16(30/30) |
1×1.5 |
0.7 |
3.4 |
14.4 |
20 |
| 14(50/30) |
1×2.5 |
0.8 |
4.1 |
24 |
33.3 |
| 12(56/28) |
1×4 |
0.8 |
4.8 |
38 |
48.3 |
| 10(84/28) |
1×6 |
0.8 |
5.3 |
58 |
68.5 |
| 8(80/26) |
1×10 |
1.0 |
6.8 |
96 |
115 |
| 6(128/26) |
1×16 |
1.0 |
8.1 |
154 |
170 |
| 4 (200/26) |
1×25 |
1.2 |
10.2 |
240 |
270 |
| 2 (280/26) |
1×35 |
1.2 |
11.7 |
336 |
367 |
| 1 (400/26) |
1×50 |
1.4 |
13.9 |
480 |
520 |
| 2/0 (356/24) |
1×70 |
1.4 |
16 |
672 |
729 |
| 3/0 (485/24) |
1×95 |
1.6 |
18.2 |
912 |
962 |
| 4/0 (614/24) |
1×120 |
1.6 |
20.2 |
1115 |
1235 |
| 300 MCM (765/24) |
1×150 |
1.8 |
22.5 |
1440 |
1523 |
| 350 MCM (944/24) |
1×185 |
2.0 |
24.9 |
1776 |
1850 |
| 500MCM(1225/24) |
1×240 |
2.2 |
28.4 |
2304 |
2430 |
