2491B/6701B(BS 7211)
应用及描述
此电缆一般用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所。不适用于潮湿环境的应用。2491B/6701B等同于欧共体标准的H05Z-K/H07Z-K。

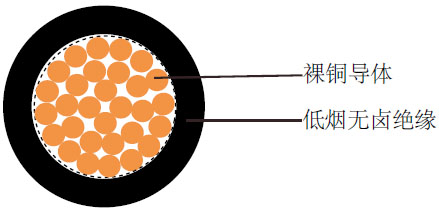

电缆结构
| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - LSOH交联聚烯烃EI5绝缘 |
线芯颜色
| 黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 橘黄色, 粉色 |
技术特性
| 工作电压 |
300/500V (2491B), 450/750V (6701B) |
| 测试电压 |
2000/2500V |
| 最小弯曲半径 |
5×外径 |
| 应用时的工作温度 |
-15ºC ～ +90ºC |
| 静态时可承受的温度 |
-40ºC ～ +90ºC |
| 绝缘电阻 |
10 MΩ×km |
| 无卤遵循 |
EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 |
EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 |
EN 50265-2-1, IEC 60332-1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| 2491B |
| 20(16/32) |
1×0.5 |
0.6 |
2.1-2.6 |
4.8 |
9 |
| 18(24/32) |
1×0.75 |
0.6 |
2.2-2.8 |
7.2 |
12.4 |
| 17(32/32) |
1×1 |
0.6 |
2.4-2.9 |
9.6 |
15 |
| 6701B |
| 16(30/30) |
1×1.5 |
0.7 |
2.8-3.5 |
14.4 |
24 |
| 14(50/30) |
1×2.5 |
0.8 |
3.4-4.3 |
24 |
35 |
| 12(56/28) |
1×4 |
0.8 |
3.9-4.9 |
38 |
51 |
| 10(84/28) |
1×6 |
0.8 |
4.4-5.5 |
58 |
71 |
| 8(80/26) |
1×10 |
1.0 |
5.7-7.1 |
96 |
118 |
| 6(128/26) |
1×16 |
1.0 |
6.7-8.4 |
154 |
180 |
| 4(200/26) |
1×25 |
1.2 |
8.4-10.6 |
240 |
278 |
| 2(280/26) |
1×35 |
1.2 |
9.7-12.1 |
336 |
375 |
| 1(400/26) |
1×50 |
1.4 |
11.5-14.4 |
480 |
560 |
| 2/0(356/24) |
1×70 |
1.4 |
13.2-16.6 |
672 |
780 |
| 3/0(485/24) |
1×95 |
1.6 |
15.1-18.8 |
912 |
952 |
| 4/0(614/24) |
1×120 |
1.6 |
16.7-20.9 |
1152 |
1200 |
| 300MCM (765/24) |
1×150 |
1.8 |
18.6-23.3 |
1440 |
1505 |
| 350MCM (944/24) |
1×185 |
2.0 |
20.6-25.8 |
1776 |
1845 |
| 500MCM(1225/24) |
1×240 |
2.2 |
23.5-29.4 |
2304 |
2400 |
