209Y(BS 6500)
应用及描述
此电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中。209Y等同于欧共体标准的H03V2V2-F。

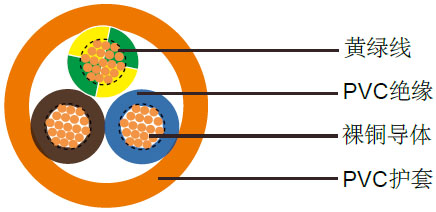

电缆结构
| - 柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - PVC绝缘 TI3 |
| - PVC外护套TM3 |
线芯颜色
| 2芯: 蓝色, 棕色 |
| 3芯: 黄绿色, 蓝色, 棕色 |
| 4芯: 黄绿色, 黑色, 棕色, 蓝色 |
| 5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
3000V |
| 动态弯曲半径 |
4×外径 |
| 静态弯曲半径 |
4×外径 |
| 应用时的工作温度 |
+5º C～+90º C |
| 静态时可承受的温度 |
-40º C～+90º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ×km |
电缆参数
| 线规 |
芯数×导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
#×mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 2092Y |
| 20(16/32) |
2×0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
| 18(24/32) |
2×0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
| 2093Y |
| 20(16/32) |
3×0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
| 18(24/32) |
3×0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
| 2094Y |
| 20(16/32) |
4×0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
| 18(24/32) |
4×0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
