6.35/11kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)
应用
6.35/11kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。
标准

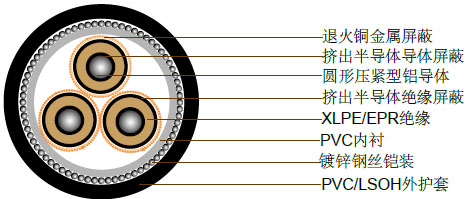

结构
| 导体 |
圆形压紧型铝导体，遵循AS/NZS1125 |
| |
最高连续工作温度：90°C |
| 导体屏蔽 |
挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同 |
| 绝缘 |
交联聚乙烯 (XLPE) – 标准 |
| |
乙丙橡胶(EPR) – 替代物 |
| 绝缘屏蔽 |
挤出半导体材料 |
| 金属屏蔽 |
退火铜丝: 10kA/1秒(重载) |
| 内衬 |
PVC |
| 铠装 |
镀锌钢丝铠装 |
| 护套 |
黑色5V-90聚氯乙烯 (PVC) – 标准 |
| |
橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物 |
| |
低烟无卤 (LSOH) – 替代物 |
技术特性
| 导体截面积 |
20°C时导体最大的直流电阻 |
90°C时，频率为50Hz导体的交流电阻 |
50Hz时的电抗 |
20°C时的绝缘电阻 |
导体对屏蔽的电容 |
每相充电电流 |
每相介电损耗 |
最大介电强度 |
20°C时屏蔽的直流电阻 |
20°C时铠装的直流电阻 |
20°C时零序的直流电阻 |
50Hz时的零序电抗 |
| mm² |
Ohm/km |
Ohm/km |
Ohm/km |
MegOhm.km |
μF x km |
A x km |
W x km |
kV x mm |
Ohm/km |
Ohm/km |
Ohm/km |
Ohm/km |
| 35 |
0.868 |
1.11 |
0.127 |
11000 |
0.22 |
0.439 |
11.1 |
2.54 |
0.758 |
0.592 |
1.87 |
0.0779 |
| 50 |
0.641 |
0.821 |
0.121 |
9900 |
0.243 |
0.486 |
12.3 |
2.46 |
0.559 |
0.559 |
1.48 |
0.0723 |
| 70 |
0.443 |
0.569 |
0.112 |
8700 |
0.276 |
0.551 |
14 |
2.37 |
0.393 |
0.521 |
1.12 |
0.0634 |
| 95 |
0.32 |
0.41 |
0.106 |
7800 |
0.311 |
0.62 |
15.8 |
2.3 |
0.295 |
0.479 |
0.868 |
0.0583 |
| 120 |
0.253 |
0.325 |
0.103 |
7100 |
0.339 |
0.677 |
17.2 |
2.25 |
0.265 |
0.458 |
0.757 |
0.0549 |
| 150 |
0.206 |
0.265 |
0.0996 |
6600 |
0.368 |
0.734 |
18.6 |
2.22 |
0.265 |
0.431 |
0.699 |
0.052 |
| 185 |
0.164 |
0.211 |
0.0968 |
6100 |
0.398 |
0.794 |
20.2 |
2.18 |
0.265 |
0.408 |
0.646 |
0.0494 |
| 240 |
0.125 |
0.161 |
0.0933 |
5400 |
0.445 |
0.887 |
22.5 |
2.14 |
0.266 |
0.297 |
0.546 |
0.0461 |
| 300 |
0.1 |
0.13 |
0.091 |
4900 |
0.491 |
0.98 |
24.9 |
2.11 |
0.266 |
0.28 |
0.51 |
0.0441 |
| 400 |
0.0778 |
0.102 |
0.0876 |
4400 |
0.548 |
1.09 |
27.8 |
2.08 |
0.266 |
0.254 |
0.468 |
0.0409 |
| 500 |
0.0617 |
0.0823 |
0.0847 |
3900 |
0.62 |
1.24 |
31.4 |
2.05 |
0.265 |
0.232 |
0.434 |
0.0381 |
电缆参数
| 导体截面积 |
导体直径 |
绝缘厚度 |
绝缘外径 |
线芯外的屏蔽截面积 |
屏蔽的构成直径/股数 |
屏蔽外径 |
内衬外径 |
铠装直径 |
铠装外径 |
电缆外径 |
电缆重量 |
| mm² |
mm |
mm |
mm |
mm² |
no x mm |
mm |
mm |
mm |
mm |
mm |
kg/100m |
| 35 |
6.9 |
3.4 |
14.9 |
23.8 |
14 x 0.85 |
18.2 |
42.6 |
2.5 |
47.6 |
53 |
415 |
| 50 |
8.1 |
3.4 |
16 |
32.3 |
19 x 0.85 |
19.3 |
45.2 |
2.5 |
50.2 |
55.8 |
460 |
| 70 |
9.6 |
3.4 |
17.6 |
46 |
27 x 0.85 |
20.9 |
48.9 |
2.5 |
53.9 |
59.7 |
530 |
| 95 |
11.4 |
3.4 |
19.3 |
61.3 |
36 x 0.85 |
22.6 |
52.8 |
2.5 |
57.8 |
63.8 |
610 |
| 120 |
12.8 |
3.4 |
20.7 |
68.1 |
40 x 0.85 |
24 |
55.8 |
2.5 |
60.8 |
67.2 |
675 |
| 150 |
14.2 |
3.4 |
22.1 |
68.1 |
40 x 0.85 |
25.4 |
59 |
2.5 |
64 |
70.7 |
730 |
| 185 |
15.7 |
3.4 |
23.6 |
68.1 |
40 x 0.85 |
26.9 |
62.3 |
2.5 |
67.3 |
74.1 |
800 |
| 240 |
18 |
3.4 |
25.9 |
68.1 |
40 x 0.85 |
29.2 |
67.4 |
3.15 |
73.7 |
81 |
990 |
| 300 |
20.1 |
3.4 |
28.3 |
68.1 |
40 x 0.85 |
31.6 |
72.6 |
3.15 |
78.9 |
86.6 |
1110 |
| 400 |
23 |
3.4 |
31.1 |
68.1 |
40 x 0.85 |
34.6 |
79.8 |
3.15 |
86.1 |
94.1 |
1290 |
| 500 |
26.5 |
3.4 |
34.7 |
68.1 |
40 x 0.85 |
38.2 |
87.6 |
3.15 |
93.9 |
102.4 |
1500 |
