19/33kV三芯屏蔽，PVC护套电缆(铝导体)

应用

19/33kV三芯屏蔽，PVC护套电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤的地方。

标准

  • AS/NZS 1429.1

结构

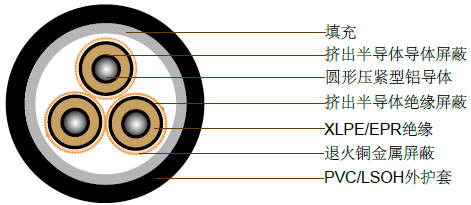

19/33kV三芯屏蔽，PVC护套电缆(铝导体)
导体 圆形压紧型铝导体，遵循AS/NZS1125
  最高连续工作温度：90°C
导体屏蔽 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
绝缘 交联聚乙烯 (XLPE) – 标准
  乙丙橡胶(EPR) – 替代物
绝缘屏蔽 退火铜丝: 3kA/1秒(轻载)
  退火铜丝: 10kA/1秒(重载)
金属屏蔽 退火铜丝: 10kA/1秒
护套 黑色5V-90聚氯乙烯 (PVC) – 标准
  橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.641 0.821 0.147 18000 0.134 4.04 164 155 134
70 0.443 0.568 0.136 16000 0.148 3.81 203 189 163
95 0.32 0.41 0.129 15000 0.164 3.62 246 226 198
120 0.253 0.325 0.124 14000 0.176 3.5 283 257 226
150 0.206 0.264 0.12 13000 0.189 3.4 319 288 252

重载

导体截面积 20°C时导体最大的直流电阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm² Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.641 0.821 0.147 18000 0.134 4.04 164 155 134
70 0.443 0.568 0.136 16000 0.148 3.81 203 189 163
95 0.32 0.41 0.129 15000 0.164 3.62 246 226 198
120 0.253 0.325 0.124 14000 0.176 3.5 283 257 226
150 0.206 0.264 0.12 13000 0.189 3.4 319 288 252
185 0.164 0.211 0.117 12000 0.202 3.31
240 0.125 0.161 0.112 11000 0.222 3.2
300 0.1 0.13 0.108 10000 0.242 3.11
400 0.0778 0.102 0.103 9100 0.267 3.02
500 0.0617 0.0815 0.099 8100 0.297 2.93

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
50 8.1 8 25.6 9.6 17 x 0.85 26.1 66.7 322
70 9.6 8 27.2 10.2 18 x 0.85 27.6 70.4 367
95 11.4 8 28.9 10.8 19 x 0.85 29.3 74.2 418
120 12.8 8 30.3 11.3 20 x 0.85 30.7 77.5 463
150 14.2 8 31.7 11.9 21 x 0.85 32.1 80.7 510

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成直径/股数 屏蔽外径 电缆外径 电缆重量
mm² mm mm mm mm² no x mm mm mm kg/100m
50 8.1 8 25.6 10.8 19 x 0.85 28.9 69.5 355
70 9.6 8 27.2 15.3 27 x 0.85 30.5 73.1 415
95 11.4 8 28.9 20.4 36 x 0.85 32.2 77 480
120 12.8 8 30.3 22.7 40 x 0.85 33.6 80.2 525
150 14.2 8 31.7 22.7 40 x 0.85 35.2 83.9 580
185 15.7 8 33.2 22.7 40 x 0.85 36.7 87.3 635
240 18 8 35.5 22.7 40 x 0.85 39 92.9 730
300 20.1 8 37.8 22.7 40 x 0.85 41.3 98.1 820
400 23 8 40.7 22.7 40 x 0.85 44.2 104.8 955
500 26.5 8 44.2 22.7 40 x 0.85 47.7 112.9 1120
