无卤阻燃110°C双层绝缘线缆,0.6/1kV
应用及描述
无卤阻燃110°C双层绝缘线缆,0.6/1kV电缆主要应用于电力和交换机固定安装。
标准
- AS 5000.1
- AS 1125
- AS 3808

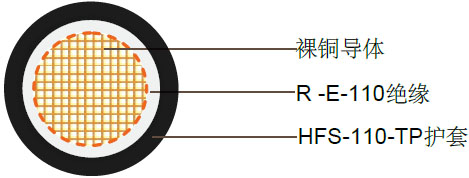

电缆结构
| 导体 |
0.2mm的多股柔软裸铜，遵循AS1125 |
| 绝缘 |
R -E-110，遵循AS3808 |
| 护套颜色 |
白色 |
| 护套 |
HFS-110-TP，遵循AS3808 |
| 护套颜色 |
橘色 ,黑色 - 也可提供其他颜色 |
技术特性
| 导体截面积 |
20°C时的电阻 |
2根单芯线的额定电流 |
最高工作温度下电流1Am时的电压降 |
| mm² |
Ohm/km |
AMPS |
单相 |
三相 |
| 10 |
1.910 |
105 |
4.97 |
4.30 |
| 16 |
1.210 |
135 |
3.13 |
2.70 |
| 25 |
0.780 |
185 |
1.99 |
1.72 |
| 35 |
0.554 |
225 |
1.44 |
1.24 |
| 50 |
0.386 |
275 |
1.07 |
0.92 |
| 70 |
0.272 |
350 |
0.769 |
0.65 |
| 95 |
0.206 |
435 |
0.567 |
0.48 |
| 120 |
0.161 |
510 |
0.465 |
0.39 |
电缆参数
| 导体截面积 |
芯数 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
| mm² |
|
mm |
mm |
mm |
mm |
kg/100m |
| 10 |
1 |
322/0.2 |
1.0 |
1.4 |
9.1 |
16.30 |
| 16 |
1 |
511/0.2 |
1.0 |
1.4 |
10.1 |
23.40 |
| 25 |
1 |
784/0.2 |
1.2 |
1.4 |
11.8 |
33.60 |
| 35 |
1 |
1120102 |
1.2 |
1.4 |
13.1 |
44.60 |
| 50 |
1 |
1568/0.2 |
1.4 |
1.4 |
14.9 |
62.50 |
| 70 |
1 |
2240/0.2 |
1.4 |
1.4 |
17.0 |
81 .80 |
| 95 |
1 |
3040/0.2 |
1.6 |
1.5 |
19.3 |
113.00 |
| 120 |
1 |
3800/0.2 |
1.6 |
1.5 |
20.8 |
137.40 |
