紧包缓冲光缆

该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合。

标准

IEC 60332-1-2

IEC 60332-3-22

IEC 60754-1/2

IEC 61034

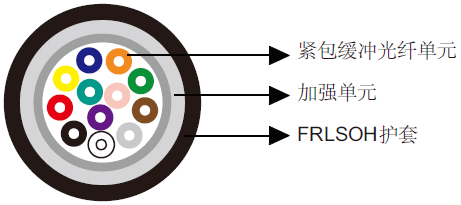

结构

  • IEC60092标准紧包缓冲光缆
  • 涂覆光纤250/900μm。
  • 加强单元玻璃纤维与防水带。
  • 外护套低烟无卤阻燃化合物。

光纤规格

G50/125 G62.5/125 E9/125
几何/力学性能
纤芯直径 μm 50 ± 2.5 62.5 ± 3
模场直径(@ 1310 nm) μm     9.2 ± 0.4
包层直径 µm 125 ± 2 125 ± 1 125 ± 2
涂覆层直径 µm 245 ± 10 245 ± 5 245 ± 10
纤芯不圆度 % < 5 < 5
包层不圆度 % < 1 < 1 < 1
纤芯/包层同心度误差 µm < 1.5 < 1.5 < 0.8
涂层偏心 µm < 10 < 10 < 10
屏蔽测试   ≥100 kpsi ≥100 kpsi ≥100 kpsi
传输特性   OM2 OM1 OS1
波长 nm 850 1300 850 1300 1310 1550
最大衰减 dB/km 2.7 0.8 3.2 0.9 0.36 0.22
最小带宽 MHz. km 500 1000 250 600
有效折射率   1.483 1.478 1.497 1.493 1.4695 1.4701
数值孔径   0.200 ± 0.015 0.275 ± 0.015
最大色散系数 ps/nm.km         3.5 18
零色散波长 nm           1300–1322
色散斜率 ps/nm² .km           ≤0.092
截止波长（成缆） nm           ≤1250
偏振模色散 ps/km1/2           ≤0.1

机械和热性能

  • 固定安装弯曲半径15×OD
  • 温度范围-20℃ ~ +60℃

尺寸和重量

型号 光纤数 标称外径 标称重量
    mm kg/km
MLN-MTA-X-2/4-H-VT-G 2/4 6.4 45
MLN-MTA-X-6/8-H-VT-G 6/8 7.2 52
MLN-MTA-X-10/12-H-VT-G 10/12 7.7 60

注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
