PROFIBUS 1对0.35mm²

应用

该profibus电缆专门用于船舶上的固定安装，作为12MBd以下数字信号的连接电缆。

标准

DIN VDE 0472 part 805

IEC 60332-1&2

IEC 60754-1/2

IEC 61034

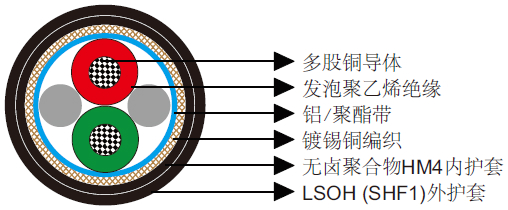

结构

  • IEC60092标准PROFIBUS电缆（1对0.35mm²）
  • 导体多股裸铜导体。
  • 绝缘发泡聚乙烯（发泡HDPE）。
  • 总屏蔽1铝/聚酯带。
  • 总屏蔽2镀锡铜编织。
  • 内护套无卤聚合物HM4。
  • 外护套LSOH（SHF1）。

线芯识别

  • 线芯1红。
  • 线芯2绿。

电气特性

特性阻抗 Ω 150 ± 15
互电容 @1KHz nF/km 30
绝缘电阻 MΩ.km 16000
衰减 @9.6kHz dB/km 3
衰减 @38.4kHz dB/km 5
衰减 @4kHz dB/km 22
衰减 @16kHz dB/km 45

机械和热性能

  • 固定安装弯曲半径10×OD
  • 温度范围-35℃ ~ +80℃

尺寸和重量

型号 单元数×每单元芯数×截面积 芯线直径 标称外径 标称重量
  mm² mm mm kg/km
MLN-02Y(ST)CH-1×2×0.35 1×2×0.35 2.75 10.3 110
