防火中心松套管光缆
应用
该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合，适合固定安装在商业船只甲板上下不经常接触油、油脂和其他润滑油的位置。
标准
IEC 60092-350/352/353/360/370/376
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034
IEC 60331-11与-25

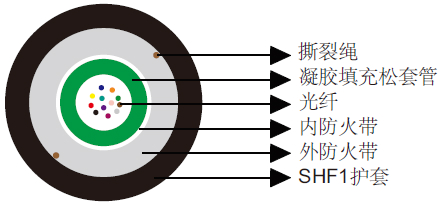

结构
- 光缆松套管，凝胶填充。
- 内带防火带。
- 外带防火带。
- 外护套SHF1。
光纤规格
| G50/125 | G62.5/125 | E9/125 | |||||
| 几何/力学性能 | |||||||
| 纤芯直径 | μm | 50 ± 2.5 | 62.5 ± 3 | ||||
| 模场直径(@ 1310 nm) | μm | 9.2 ± 0.4 | |||||
| 包层直径 | µm | 125 ± 2 | 125 ± 1 | 125 ± 2 | |||
| 涂覆层直径 | µm | 245 ± 10 | 245 ± 5 | 245 ± 10 | |||
| 纤芯不圆度 | % | < 5 | < 5 | ||||
| 包层不圆度 | % | < 1 | < 1 | < 1 | |||
| 纤芯/包层同心度误差 | µm | < 1.5 | < 1.5 | < 0.8 | |||
| 涂层偏心 | µm | < 10 | < 10 | < 10 | |||
| 屏蔽测试 | ≥ 100 kpsi | ≥ 100 kpsi | ≥ 100 kpsi | ||||
| 传输特性 | OM2 | OM1 | OS1 | ||||
| 波长 | nm | 850 | 1300 | 850 | 1300 | 1310 | 1550 |
| 最大衰减 | dB/km | 2.7 | 0.8 | 3.2 | 0.9 | 0.36 | 0.22 |
| 最小带宽 | MHz. km | 500 | 1000 | 250 | 600 | ||
| 有效折射率 | 1.483 | 1.478 | 1.497 | 1.493 | 1.4695 | 1.4701 | |
| 数值孔径 | 0.200 ± 0.015 | 0.275 ± 0.015 | |||||
| 最大色散系数 | ps/nm.km | 3.5 | 18 | ||||
| 零色散波长 | nm | 1300 - 1322 | |||||
| 色散斜率 | ps/nm² .km | ≤ 0.092 | |||||
| 截止波长（成缆） | nm | ≤ 1250 | |||||
| 偏振模色散 | ps/km1/2 | ≤ 0.1 | |||||
机械和热性能
- 固定安装弯曲半径20×OD
- 温度范围-20℃ ~ +60℃
尺寸和重量
| 型号 | 光纤数 | 标称外径 | 标称重量 |
|---|---|---|---|
| mm | kg/km | ||
| MLN-FCLA-X-12-H-J | 12 | 10.0 | 115 |
| MLN-FCLB-X-24-H-J | 24 | 10.5 | 125 |
注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
