铠装Cat 5e SF/UTP 24AWG
应用
该Cat5e SF/UTP电缆按照IEC 61156-5的要求生产，能支持所有的Class D应用，如以太网、快速以太网、千兆以太网，适用于100MHz以下基本语音和数据设备。
标准
EN 50288
ISO 11801
IEC 61156-5
IEC 60332-1
IEC 60754-1/2
IEC 61034

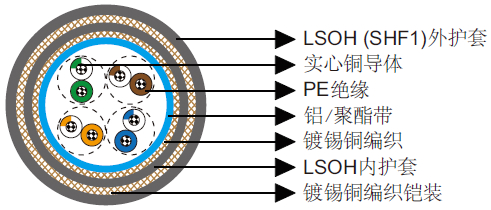

结构
- 导体裸铜导体。
- 绝缘PE。
- 绞合两根彩色绝缘导体绞合成线对。
- 总屏蔽1铝/聚酯带。
- 总屏蔽2镀锡铜丝编织。
- 内护套LSOH。
- 铠装镀锡铜丝编织。
- 外护套LSOH（SHF1）。
线芯识别
- 线对1白/蓝，蓝。
- 线对2白/橙，橙。
- 线对3白/绿，绿。
- 线对4白/棕，棕。
电气性能
| 最大直流环路电阻 | Ω/km | 190 |
| 最大电阻不平衡 | 2% | |
| 最小绝缘电阻（500V） | MΩ.km | 1000 |
| 标称电容@800Hz | nF/km | 48 |
| 最大电容不平衡（线对对地） | pF/km | 1500 |
| 特性阻抗@1-100MHz | Ω | 100 ± 15 |
| 额定传播速度 | ca. 67% | |
| 最大传输延迟 | ns/100 m | 535 |
| 最大延迟偏差 | ns/100 m | 20 |
| 最大传输阻抗@1MHz | mΩ /m | 20 |
| 最大传输阻抗@10MHz | mΩ /m | 20 |
| 最大传输阻抗@30MHz | mΩ /m | 30 |
| M最大传输阻抗@100MHz | mΩ /m | 60 |
| 最小耦合衰减 | dB | 75 |
标称传输特性 @20℃
| F | 衰减 | NEXT | PS-NEXT | ACR | PS-ACR | ELFEXT | PS-ELFEXT | 回波损耗 |
|---|---|---|---|---|---|---|---|---|
| MHz | dB/100m | dB | dB | dB/100m | dB/100m | dB/100m | dB/100m | dB |
| 1 | 1.9 | 71 | 68 | 69.1 | 66.1 | 68 | 65 | 20 |
| 4 | 3.7 | 62 | 59 | 58.3 | 55.3 | 56 | 53 | 23 |
| 10 | 6.0 | 56 | 53 | 50 | 47.0 | 48 | 45 | 25 |
| 16 | 7.6 | 53 | 50 | 45.4 | 42.4 | 44 | 41 | 25 |
| 20 | 8.5 | 51 | 48 | 42.5 | 39.5 | 42 | 39 | 25 |
| 31.2 | 10.7 | 49 | 46 | 38.3 | 35.3 | 38 | 35 | 24 |
| 62.5 | 15.7 | 44 | 41 | 28.2 | 25.3 | 32 | 29 | 22 |
| 100 | 19.8 | 41 | 38 | 21.2 | 18.2 | 28 | 25 | 20 |
| 125.0 | 22.3 | 40 | 37 | 17.7 | 14.7 | 26 | 23 | 19 |
| 155.5 | 24.2 | 38 | 35 | 13.8 | 10.8 | 24 | 21 | |
| 175.0 | 25.7 | 37 | 34 | 11.3 | 8.3 | 23 | 20 | |
| 200.0 | 27.5 | 36 | 33 | 8.5 | 5.5 | 22 | 19 | |
| 250.0 | 29.2 | 35 | 32 | 5.8 | 2.8 | 20 | 17 | |
| 300.0 | 32.0 | 34 | 31 | 2.0 | -1.0 | 16 | 13 |
机械和热性能
- 弯曲半径8×OD（安装中）；4×OD（固定安装）
- 温度范围-20℃ ~ +60℃
尺寸和重量
| 型号 | 单元数×每单元芯数×截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称重量 | |
|---|---|---|---|---|---|---|
| 内 | 外 | |||||
| mm² | mm | mm | mm | mm | kg/km | |
| MLN-SF/UTPCAT5EA4P24 | 4×2×24AWG | 0.25 | 0.74 | 1.22 | 10.5 | 173 |
