室内分支光缆

应用

该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合，适合固定安装在商业船只甲板上下不经常接触油、油脂和其他润滑油的位置。

标准

IEC 60092-350/352/353/360/370/376

IEC 60332-1-2

IEC 60332-3-22

IEC 60754-1/2

IEC 61034

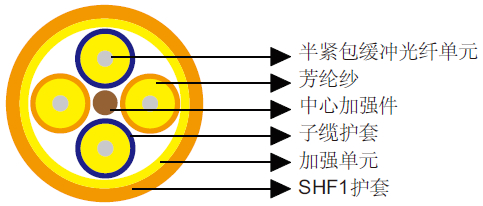

结构

  • IEC60092标准船用室内分支光缆
  • 光纤半紧包缓冲。
  • 增强单元芳纶纱。
  • 子缆护套无卤阻燃材料。
  • 中心加强件
  • 分隔带。
  • 增强单元芳纶纱。
  • 外护套SHF1。

光纤规格

  G50/125 G62.5/125 E9/125
几何/力学性能
纤芯直径 µm 50 ± 2.5 62.5 ± 3
模场直径(@ 1310 nm) µm     9.2 ± 0.4
包层直径 µm 125 ± 2 125 ± 1 125 ± 2
涂覆层直径 µm 245 ± 10 245 ± 5 245 ± 10
纤芯不圆度 % < 5 < 5
包层不圆度 % < 1 < 1 < 1
纤芯/包层同心度误差 µm < 1.5 < 1.5 < 0.8
涂层偏心 µm < 10 < 10 < 10
屏蔽测试   ≥100 kpsi ≥100 kpsi ≥100 kpsi
传输特性   OM2 OM1 OS1
波长 nm 850 1300 850 1300 1310 1550
最大衰减 dB/km 2.7 0.8 3.2 0.9 0.36 0.22
最小带宽 MHz. km 500 1000 250 600
有效折射率   1.483 1.478 1.497 1.493 1.4695 1.4701
数值孔径   0.200 ± 0.015 0.275 ± 0.015
最大色散系数 ps/nm.km         3.5 18
零色散波长 nm           1300–1322
色散斜率 ps/nm² .km           ≤0.092
截止波长（成缆） nm           ≤1250
偏振模色散 ps/km1/2           ≤0.1

机械和热性能

  • 固定安装弯曲半径15×OD
  • 温度范围-20℃ ~ +80℃

尺寸和重量

型号 光纤数 标称外径 标称重量
    mm kg/km
MLN-BTA-X-2-H-F-H-CD-A 2 10.1 85
MLN-BTA-X-4-H-F-H-CD-A 4 10.1 85
MLN-BTA-X-6-H-F-H-CD-A 6 11.8 120
MLN-BTA-X-8-H-F-H-CD-A 8 13.6 160
MLN-BTA-X-10-H-F-H-CD-A 10 15.4 200
MLN-BTA-X-12-H-F-H-CD-A 12 17.2 245

注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
