BFOI(c)/BFOU(c)（MFX400）0.6/1kV防火层+HEPR绝缘，LSOH（SHF1）护套，屏蔽防火电力&控制缆（多芯）
应用
该电缆适用于船舶或近海装置任意位置及露天甲板上安全电路的固定安装，用于有防火需要的场所。铜丝编织良好的屏蔽性能可减少无线电干扰和电气装置的电气影响。该电缆防火、阻燃、低压、无卤。
标准
DIN 89160/98
IEC 60092-353
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

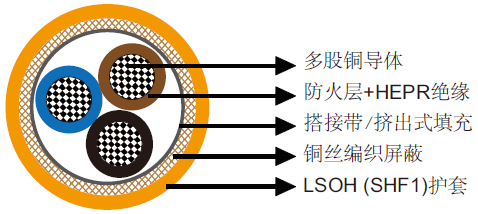

结构
- 导体Class 2多股铜导体。
- 绝缘防火层+HEPR。
- 内衬层搭接带或挤压填充。
- 总屏蔽铜丝编织。
- 外护套LSOH（SHF1）。
线芯识别
- 两芯黑，蓝。
- 三芯黑，蓝，棕。
- 四芯黑，蓝，棕，黑。
- 五芯黑，蓝，棕，黑，黑。
- 多芯所有芯线为自然色，印有数字，中心以数字1为起始。
- 3芯以上带黄/绿线的电缆需订制。
机械和热性能
- 固定安装弯曲半径6×OD
- 温度范围-20℃ ~ +75℃
尺寸和重量
| 型号 | 芯数×截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称重量 |
|---|---|---|---|---|---|
| mm² | mm | mm | mm | kg/km | |
| MFX400-1mG7MZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.2 | 12.5 | 210 |
| MFX400-1mG7MZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.2 | 13.0 | 250 |
| MFX400-1mG7MZ1-R-2C4 | 2×4 | 0.7 | 1.3 | 14.0 | 300 |
| MFX400-1mG7MZ1-R-2C6 | 2×6 | 0.7 | 1.3 | 16.0 | 410 |
| MFX400-1mG7MZ1-R-2C10 | 2×10 | 0.7 | 1.4 | 18.0 | 550 |
| MFX400-1mG7MZ1-R-2C16 | 2×16 | 0.7 | 1.5 | 20.0 | 720 |
| MFX400-1mG7MZ1-R-2C25 | 2×25 | 0.9 | 1.6 | 23.5 | 1050 |
| MFX400-1mG7MZ1-R-3C1.5 | 3×1.5 | 0.7 | 1.2 | 13.0 | 230 |
| MFX400-1mG7MZ1-R-3C2.5 | 3×2.5 | 0.7 | 1.2 | 14.0 | 280 |
| MFX400-1mG7MZ1-R-3C4 | 3×4 | 0.7 | 1.3 | 15.0 | 350 |
| MFX400-1mG7MZ1-R-3C6 | 3×6 | 0.7 | 1.3 | 16.5 | 480 |
| MFX400-1mG7MZ1-R-3C10 | 3×10 | 0.7 | 1.4 | 19.0 | 670 |
| MFX400-1mG7MZ1-R-3C16 | 3×16 | 0.7 | 1.5 | 21.0 | 870 |
| MFX400-1mG7MZ1-R-3C25 | 3×25 | 0.9 | 1.7 | 24.5 | 1300 |
| MFX400-1mG7MZ1-R-3C35 | 3×35 | 0.9 | 1.8 | 27.0 | 1680 |
| MFX400-1mG7MZ1-R-3C50 | 3×50 | 1.0 | 2.1 | 30.5 | 2190 |
| MFX400-1mG7MZ1-R-3C70 | 3×70 | 1.1 | 2.0 | 35.0 | 3020 |
| MFX400-1mG7MZ1-R-3C95 | 3×95 | 1.1 | 2.3 | 39.5 | 4050 |
| MFX400-1mG7MZ1-R-3C120 | 3×120 | 1.2 | 2.5 | 44.0 | 5000 |
| MFX400-1mG7MZ1-R-4C1.5 | 4×1.5 | 0.7 | 1.2 | 13.5 | 270 |
| MFX400-1mG7MZ1-R-4C2.5 | 4×2.5 | 0.7 | 1.3 | 15.0 | 330 |
| MFX400-1mG7MZ1-R-4C4 | 4×4 | 0.7 | 1.3 | 16.5 | 460 |
| MFX400-1mG7MZ1-R-4C6 | 4×6 | 0.7 | 1.4 | 18.0 | 560 |
| MFX400-1mG7MZ1-R-4C10 | 4×10 | 0.7 | 1.5 | 20.5 | 790 |
| MFX400-1mG7MZ1-R-4C16 | 4×16 | 0.7 | 1.6 | 23.0 | 1090 |
| MFX400-1mG7MZ1-R-4C25 | 4×25 | 0.9 | 1.8 | 27.0 | 1630 |
| MFX400-1mG7MZ1-R-5C1.5 | 5×1.5 | 0.7 | 1.3 | 14.5 | 320 |
| MFX400-1mG7MZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.3 | 16.5 | 440 |
| MFX400-1mG7MZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.3 | 16.5 | 400 |
| MFX400-1mG7MZ1-R-10C1.5 | 10×1.5 | 0.7 | 1.3 | 19.5 | 450 |
| MFX400-1mG7MZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.4 | 20.0 | 510 |
| MFX400-1mG7MZ1-R-14C1.5 | 14×1.5 | 0.7 | 1.4 | 21.0 | 570 |
| MFX400-1mG7MZ1-R-16C1.5 | 16×1.5 | 0.7 | 1.4 | 22.0 | 640 |
| MFX400-1mG7MZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.5 | 23.5 | 730 |
| MFX400-1mG7MZ1-R-24C1.5 | 24×1.5 | 0.7 | 1.6 | 27.0 | 910 |
