3x2.5电力电缆 + 6芯光缆，钢丝编织铠装低烟无卤护套组合电缆

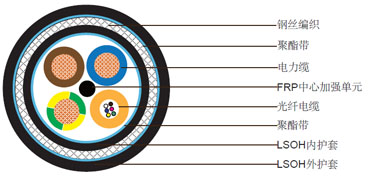

结构
3x2.5mm² 电力电缆 ( 中心单元周围 )
| 导体 | 50/0.25mm多股铜丝 |
| 绝缘 | 交联聚乙烯（XLPE）. 厚度0.86mm. 外径3.5mm |
| 绝缘颜色 | 蓝色, 棕色和黄绿色 |
6芯光缆
| 光纤数 | 6 光纤 |
| 松套管 | 外径: 3.5mm (松套管外加PVC或PE护套，必要时) |
成缆构成
| 绕包带 | 聚酯带 |
| 内护套 | 灰色低烟无卤（LSZH）, 厚度0.8mm |
| 铠装 | 镀锌钢丝铠装, 覆盖率99% |
| 绕包带 | 聚酯带 |
| 护套 | LSZH, 厚度1.6mm, 标称外径16.2mm |
| 护套颜色 | 灰色 |
光纤特性
表1. SM
| 参数 | 要求 | ||
| 光缆特性 | |||
| 衰减 @ 1310 nm | 0.35 dB/km | ||
| 衰减 @ 1550 nm | 0.22 dB/km | ||
| 不连续点 | 0.1 dB @ 1310或1550 nm | ||
| 零色散斜率: | 0.092 ps/km/nm2 | ||
| 零色散波长: | 1300 - 1324 nm | ||
| 模场直径@ 1300 nm | 9.3 | 0.5m | |
| 模场直径@ 1550 nm | 10.5 | 1.0m | |
| 光缆截止波长 | 1260 | 70 nm | |
| 光缆截止波长 | 1260 nm | ||
| 几何性能 | |||
| 包层直径: | 125 | 1.0 m | |
| 芯/包层同心偏移 | 0.8 m | ||
| 包层不圆度: | 1.0 % | ||
| 彩色涂层直径: | 25010m | ||
| 覆层/包层偏移: | 12m | ||
| 物理性能 | |||
| 验收水平: | 0.7 GN/m2 for 1 second | ||
表2. MM
| 参数 | 50/125 光纤 | 62.5/125 光纤 |
| 衰减 @ 850 nm (dB/km) | ≤ 3.0 | ≤ 3.2 |
| 衰减 @ 1300 nm (dB/km) | ≤ 1.0 | ≤ 1.2 |
| 新增衰减弯曲 | ≤ 0.5 dB (850和1300 nm for 100 turns around a 75 mm mandrel | |
| 数值孔径 | 0.20 ± 0.02 | 0.275 ± 0.015 |
| 带宽@ 850 nm | 400 MHz*km | 160 MHz*km |
| 带宽@ 1300 nm | 800 MHz*km | 500 MHz*km |
| 芯直径 | 50 ± 3 μm | 62.5 ± 3μm |
| 包层直径 | 125 ± 2 μm | |
| 芯/包层同心偏移 | ≤ 6% | |
| 包层不圆度 | ≤ 2% | |
| 芯不圆度 | ≤ 6% | |
| 涂层直径 | 245 ± 10 μm | |
| 覆层/包层偏移 | 12 μm | |
| 验收水平 | ≥ 0.69 GN/m2 (100 kpsi) | |
电气性能和物理性能 @20°C(电力电缆)
| 最大电阻 | 7.98Ohm/km |
| 绝缘电阻 | ≥5500 MOhmxkm |
| 介电强度 | 1500V/1’ |
物理性能
| 最小弯曲半径 | 240mm |
| 工作温度 | -35°C/+80°C |
光纤特性
| 火焰传播 | IEC60332-1 |
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
