3x2.5电力电缆+12芯光缆，钢丝编织铠装LSOH护套防火组合电缆

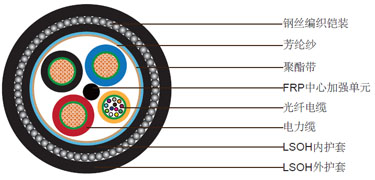

结构
3x2.5mm² 电力电缆
| 导体 | 7/0.67mm多股铜丝 |
| 阻火带 | 导体外加麦拉 |
| 绝缘 | 交联聚乙烯（XLPE）. 厚度0.7mm. 外径4.6-4.7mm |
12芯光缆, G652D ( 中心单元周围 )
| 光纤数 | 12芯光纤 |
| 松套管 | 外径: 3.8mm (松套管外加PVC或PE护套，必要时) |
| 阻火带 | 松套管外加麦拉 |
成缆构成
| 中心增强单元 | 1.9mm FRP 中心增强单元，必要时加PE/PVC涂层 |
| 增强单元 | 芳纶纱螺旋缠绕于线芯外 |
| 内护套 | LSZH, 厚度1.0mm |
| 铠装 | 钢丝编织铠装 |
| 护套 | LSZH, 厚度1.8mm, 标称外径18.2±1.0mm |
| 护套颜色 | 黑色 |
光纤特性
12芯光缆, G652D ( 中心单元周围 )
| 参数 | ITU-T G.652D 标准单模光纤 |
ITU-TG.655 非零色散位 移光纤 |
ITU-TG.656 非零色散位 移光纤 |
单位 | |
| 光纤代码 | 9 | 8 | 7 | ||
| 衰减, 松套管电缆 | @1310nm | ≤0.35 | N/A | N/A | dB/km |
| @1550nm | ≤0.22 | ≤0.22 | ≤0.22 | dB/km | |
| @1625nm | ≤0.25 | ≤0.26 | ≤0.26 | dB/km | |
| 衰减, 紧包缓冲式和半缓冲式电缆 | @1310nm | ≤0.38 | N/A | dB/km | |
| @1550nm | ≤0.28 | N/A | dB/km | ||
| 色散分布 | 在1260和1360nm之间 | ≤3.5 | N/A | N/A | ps/(nm*km) |
| 在1460和1530nm (S Band) | N/A | N/A | 2.0-7.0 | ps/(nm*km) | |
| 在1530和1565nm (C Band) | ≤18 | 1.0-10.0 | 7.0-10.0 | ps/(nm*km) | |
| 在1565和1625nm (L Band) | ≤22 | 7.0-12.0 | 10.0-14.0 | ps/(nm*km) | |
| 零色散波长 | 1310±11 | 1530-1560 | 1460-1565 | nm | |
| 零色散斜率 | 0.093 | 0.093 | 0.093 | ps/(nm2.km) | |
| 在1300nm和 1550nm的不连续点 | 0.1 | 0.1 | 0.1 | dB | |
| 模场直径 | @1300nm | 9.3±0.5 | N/A | N/A | um |
| @1550nm | 10.4±0.8 | 8.5±0.6 | 9.0±0.5 | um | |
| 光缆截止波长 | ≤1260 | ≤1450 | ≤1450 | nm | |
| PMD (单一光缆) | ≤0.2 | ≤0.2 | ≤0.2 | ps/km1/2 | |
| 包层直径 | 125±1 | 125±1 | 125±1 | um | |
| 芯/包层同心度误差 | ≤0.5 | ≤0.5 | ≤0.6 | um | |
| 包层不圆度 | ≤1.0 | ≤1.0 | ≤1.0 | % | |
| 覆层不圆度 | ≤6.0 | ≤6.0 | ≤6.0 | % | |
| 涂层直径 | 245±10 | 245±10 | 245±10 | um | |
| 验收水平 | 100 (0.7) | 100 (0.7) | 100 (0.7) | Kpsi/GN/m2 | |
| 疲劳参数 | ≥20 | ≥20 | ≥20 | ||
| 0? ~ +70? @ 1310 & 1550nm的温度特性 | 0.1 | 0.1 | 0.1 | Db/km | |
光纤无接点
物理性能
张力强度
| 工作中 | 600N |
| 安装中 | 1500N |
弯曲半径
| 工作中 | 12.5×OD |
| 安装中 | 25×OD |
收缩载荷
| 短期 | 1000N |
| 长期 | 300N |
光纤特性
| 防火 | IEC 60331 |
| 火焰传播 | IEC60332 |
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
