防火钢丝铠装20芯防紫外线，阻燃LSZH 组合电缆
结构
1对电力电缆和1接地线
| 导体 | 14AWG (19/0.361mm)退火铜 | |
| 阻火带 | 麦拉/玻璃丝带 | |
| 绝缘 | 交联聚乙烯（XLPE）.厚度0.7mm | |
| 绝缘颜色 | 黑色和白色 | |
| 接地线颜色 | 黄色-绿色 | |
8 Party Line和Spare线对, 1 控制电缆
| 导体 | 18AWG (19/0.254mm)退火铜 | |
| 阻火带 | 麦拉/玻璃丝带 | |
| 绝缘 | 交联聚乙烯（XLPE）. | 厚度0.7mm |
| 绝缘线对颜色 | 黑色 & 白色加数字标注 | |
| 控制电缆颜色 | 橘色 | |

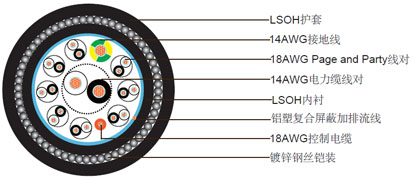

成缆构成
| 线芯组成 | 电力线对,接地线, Party Line和Spare线对,和控制电缆总绞. 必要时增加填充. |
| 粘合带 | 聚酯带绕包线芯 |
| 内衬 | 1.0mm 阻燃低烟无卤（LSOH） |
| 铠装 | 1.6mm 钢丝铠装 |
| 护套 | 防紫外线, 阻燃LSZH. 厚度1.7mm,外径34.8±2.5mm |
| 护套颜色 | 黑色 |
| 电缆重量 | 1722 kg/km |
电气性能和物理性能 @20°C
电力线对,接地线
| 最大导体电阻 | 8.9Ohm/km at 20ºC |
| 绝缘电阻 | ≥1000 MOhmxkm |
Party Line和Spare线对, 控制电缆
| 最大导体电阻 | 17.9Ohm/km at 20ºC |
| 绝缘电阻 | ≥1000 MOhmxkm |
| 工作温度 | -20°C/+90°C |
| 额定电压 | 600/1000V |
光纤特性
| 防火 | IEC 60331 |
| 火焰传播 | IEC60332-1 & IEC60332-3C |
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
