1×RG11 + 3×2.5电力电缆 + 3×1×2×22AWG数据线对，非铠装聚氯乙烯护套组合电缆

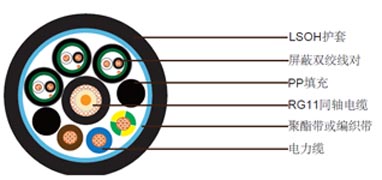

结构

  • RG11组合电缆

1×75Ohm RG11同轴电缆（位于电缆中心）

  • 导体1.63mm实心裸铜。
  • 绝缘聚乙烯（PE）， 厚度7.25mm。
  • 屏蔽铜丝编织，覆盖率95%。
  • 护套聚氯乙烯护套，标称外径10.3mm。
  • 护套颜色黑色。

3×1×2×22AWG屏蔽对绞线对（位于同轴电缆周围）

  • 导体7/0.254mm多股镀锡铜。
  • 绝缘聚氯乙烯（PVC），厚度0.50mm。
  • 绝缘颜色白色和黑色。
  • 单对屏蔽铝塑复合带。
  • 排流线24 AWG多股镀锡铜。
  • 护套聚氯乙烯护套，标称外径4.8mm，厚度0.76mm。
  • 护套颜色黑色加白色数字标注。

3×2.5mm²电力电缆（位于同轴电缆周围）

  • 导体2.5mm²多股镀锡铜。
  • 绝缘交联聚乙烯（XLPE），外径3.41mm。
  • 绝缘颜色蓝色，棕色和黄绿色。

成缆构成

  • 填充PP（位于同轴电缆周围）。
  • 绕包带聚酯带或编织带。
  • 外护套PVC，厚度1.6mm，标称外径25.0mm。
  • 护套颜色黑色。
  • 电缆重量480kg/km。

电气性能和物理性能@20°C

同轴电缆

  • 阻抗75±3Ohm (@1MHz)
  • 最大衰减3.3dB/100m @50MHz

电力电缆

  • 电阻7.41Ohm/km
  • 绝缘电阻≥5500 MOhm×km

数据线对

  • 电阻49Ohm/km
  • 绝缘电阻≥1000 MOhm×km
