1x2x2.5电力电缆 + 9x1x2x1.0控制电缆,非铠装聚氯乙烯护套组合电缆
结构
1x2x2.5mm²电力电缆
| 导体 | 2.5mm²退火铜 |
| 绝缘 | 交联聚乙烯（XLPE） |
| 绝缘颜色 | 黑色和白色 |
9x1x2x1.0mm²控制电缆
| 导体 | 1.0mm²退火铜 |
| 绝缘 | PE |
| 绝缘颜色 | 黑色和白色加数字标注 |

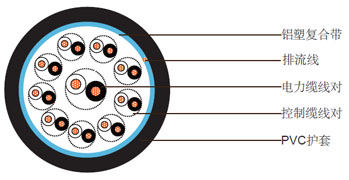

成缆构成
| 屏蔽 | 铝塑复合带 |
| 排流线 | 24 AWG多股镀锡铜排流线 |
| 护套 | 聚氯乙烯护套. 标称外径25.5mm. 厚度1.8mm |
| 护套颜色 | 黑色 |
| 电缆重量 | 477 kg/km |
电气性能和物理性能 @20°C
电力电缆
| 最大导体电阻 | 7.41Ohm/km at 20ºC |
控制电缆
| 最大导体电阻 | 18.5Ohm/km at 20ºC |
| 工作温度 | -20°C/+90°C |
| 额定电压 | 600/1000V |
