4x2.5电力电缆+2仪表线对+2同轴电缆, 钢丝铠装低烟无卤护套组合电缆
结构
2芯同轴电缆
| 导体 | 7/0.22mm无氧铜导体 | |
| 绝缘 | 聚乙烯（PE）. 厚度0.92mm | |
| 屏蔽 | 0.12mm裸铜编织, 覆盖率ca.85% | |
| 护套 | LSZH,厚度0.8mm; 标称外径4.5±0.3mm | |
| 护套颜色 | 黑色 | |
4x2.5mm2电力电缆
| 导体 | 7/0.68mm多股无氧铜 |
| 绝缘 | LSZH. 厚度0.8mm; 外径3.7±0.2mm |
| 绝缘颜色 | 红色, 蓝色, 绿色, 黄色 |
2对仪表电缆
| 导体 | 7/0.22mm多股镀锡铜 |
| 绝缘 | PE. 厚度0.50mm, 外径1.6±0.2mm |
| 绝缘颜色 | 白色/ 蓝色; 白色/橘色 |
| 屏蔽 | 铝塑复合带加7/0.22mm镀锡铜排流线 |

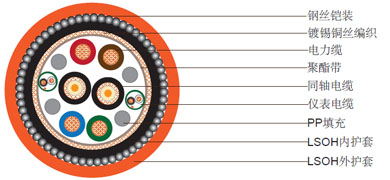

成缆构成
| 填充 | 非吸湿性PP |
| 绕包带 | 聚酯带 |
| 屏蔽 | 镀锡铜丝编织, 覆盖率80% |
| 内护套 | 黑色 LSOH, 厚度1.0mm |
| 铠装 | 0.30mm镀锌钢丝单丝编织; 覆盖率.80% |
| 外护套 | 低烟无卤（LSZH） , 厚度1.7mm, 标称外径3.1±1.0mm |
| 护套颜色 | 橘色 |
| 电缆重量 | 735 kg/km |
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
| 最大衰减 | 3dB/100m |
| Capacity | 55pF/m 标称，在1kHz时 |
电力电缆
| 电阻 | 6.6Ohm/km |
| 绝缘电阻 | ≥5500 MOhmxkm |
数据线对
| 电阻 | 900Ohm/km |
| 绝缘电阻 | ≥1000 MOhmxkm |
成缆构成
| 最小弯曲半径 | 280mm |
| 工作温度 | -35°C/+90°C |
| 长期导体工作温度 | 90°C |
| 短期道题短路温度 | ≤250°C |
