1xRG59+3x1.5电力电缆+6x1x2x24AWG屏蔽控制电缆钢丝编织铠装低烟无卤护套组合电缆

结构

1x75Ohm RG59 同轴电缆

导体	0.58mm实心铜导体
绝缘	聚乙烯（PE）. 厚度1.56mm
屏蔽	铜丝编织. 覆盖率≥ 95%
护套	低烟无卤护套. 标称外径6.15mm
护套颜色	黑色

6x1x2x24 AWG屏蔽控制电缆

导体	7/0.2mm多股镀锡铜
绝缘	聚氯乙烯（PVC）. 厚度0.4mm
绝缘颜色	白色和黑色
屏蔽	铝塑复合带和24AWG多股镀锡铜排流线
护套	低烟无卤护套. 标称外径4.8mm. 厚度0.76mm
护套颜色	黑色和灰色

3x1.5mm²电力电缆

导体	1.5mm²多股镀锡铜丝，遵循IEC 60228或BS 6360，2类
绝缘	交联聚乙烯（XLPE），遵循BS6234. 标称外径3.0mm
绝缘颜色	蓝色, 棕色和黄绿色

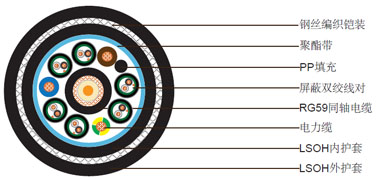

成缆构成

填充	PP, PVC或PE
绕包带	聚酯带
内护套	黑色低烟无卤（LSZH）, 厚度0.76mm
铠装	0.2mm钢丝编织,	覆盖率95%
外护套	LSZH, 厚度1.4mm, 标称外径24.5mm
护套颜色	黑色

物理性能

最小弯曲半径	360mm
工作温度	-35°C/+90°C

防火性能

阻燃	IEC60332 part 1 & 2
无卤	IEC 60754
烟密度	IEC 61034
