1xRG59 + 7x1x2x22AWG数据电缆 + 3x16AWG电力电缆，镀锡铜丝铠装防火聚氯乙烯护套组合电缆

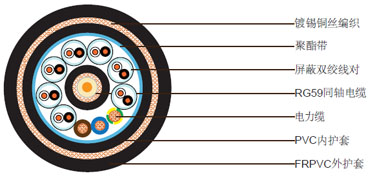

结构
1x75Ohm RG59 同轴电缆(位于电缆中心)
| 导体 | 0.58mm实心铜导体 |
| 绝缘 | 聚乙烯（PE）. 厚度1.56mm |
| 屏蔽 | 铜丝编织. 覆盖率≥ 95% |
| 护套 | 聚氯乙烯护套. 标称外径6.2mm |
| 护套颜色 | 黑色 |
7x1x2x22 AWG屏蔽对绞线对( 位于同轴电缆周围)
| 导体 | 7/0.254mm多股镀锡铜 |
| 绝缘 | PE. 厚度0.6mm |
| 绝缘颜色 | 黑色和白色 |
| 屏蔽 | 铝塑复合带 |
| 排流线 | 24 AWG多股镀锡铜排流线 |
3x16AWG电力电缆 ( 位于同轴电缆周围)
| 导体 | 19/0.287mm多股镀锡铜丝 |
| 绝缘 | 交联聚乙烯（XLPE）. 厚度0.7mm |
成缆构成
| 填充 | PP，必要时 |
| 绕包带 | 聚酯带 |
| 屏蔽 | 镀锡铜丝编织, 覆盖率80% |
| 外护套 | 防紫外线FRPVC, 厚度1.8mm, 标称外径25.0mm |
| 护套颜色 | 黑色 |
| 电缆重量 | 850kg/km |
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
| 最大衰减 | 7.5dB/100m @50MHz |
电力电缆
| 电阻 | 6.6Ohm/km |
| 绝缘电阻 | ≥5500 MOhmxkm |
数据线对
| 电阻 | 900Ohm/km |
| 绝缘电阻 | ≥1000 MOhmxkm |
成缆构成
| 最小弯曲半径 | 420mm |
| 工作温度 | -35°C/+80°C |
防火性能
| 火焰传播 | IEC60332-1 |
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
